Тема: Abbree DM-F8  (Прочитано 14733 раз)

Оффлайн Koshak 30 Апреля 2023, 14:05:07

  • Отпусти меня чудо халфа
  • КотЭ
  • Ветеран
  • *
  • Сообщений: 2836
  • Карма: +271/-16
    • Просмотр профиля
    • Infotex Мир Хобби
Заинтерисовал меня трансивер Abbree DM-F8 DMR...

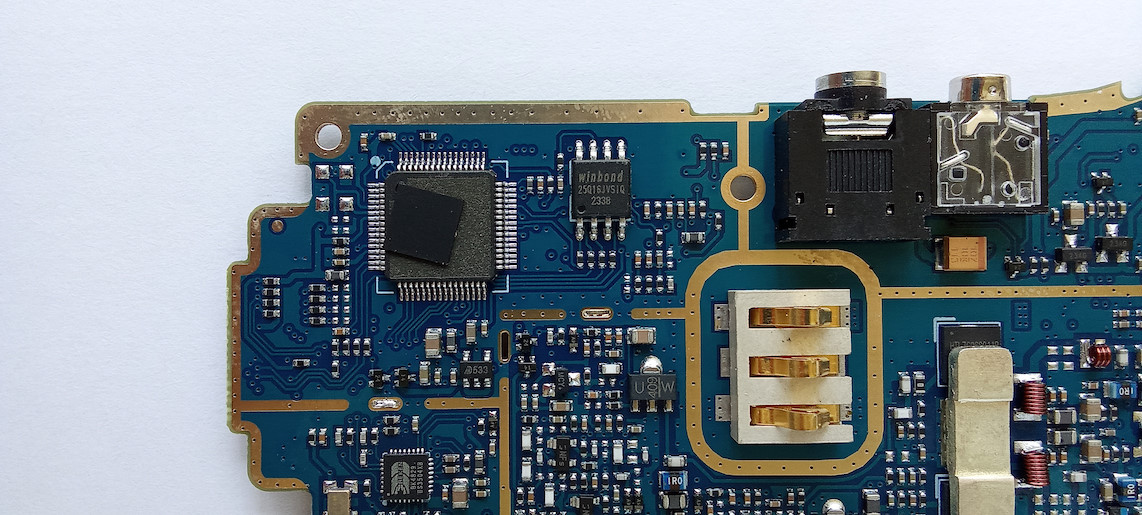

Радиотракт собран на AT1846S, проц HR_C7000. Проц интересный, даташита в свободном доступе нет.
Китайцы довольно активно продвигают процы A6, A27, HR_C7000.

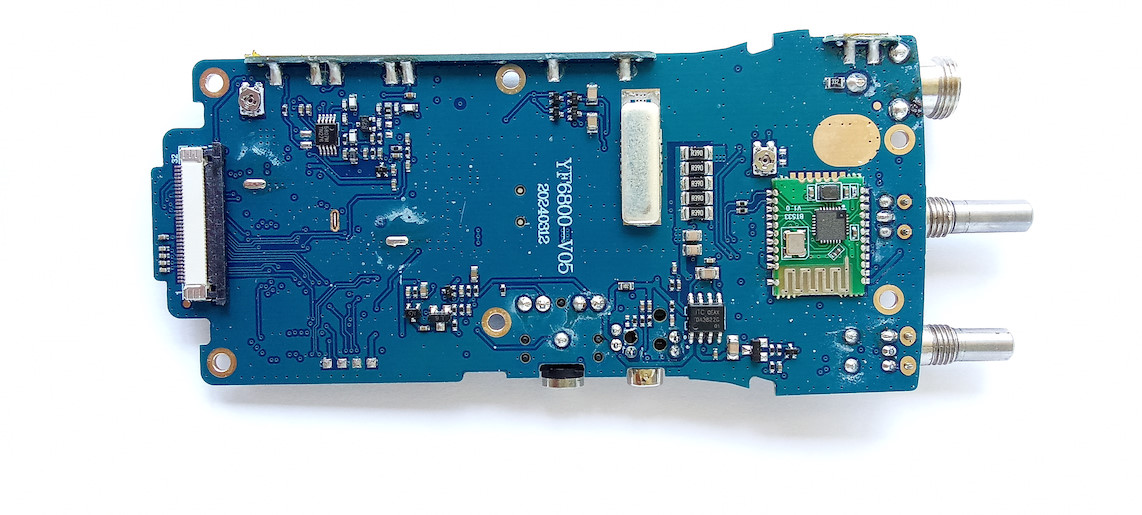

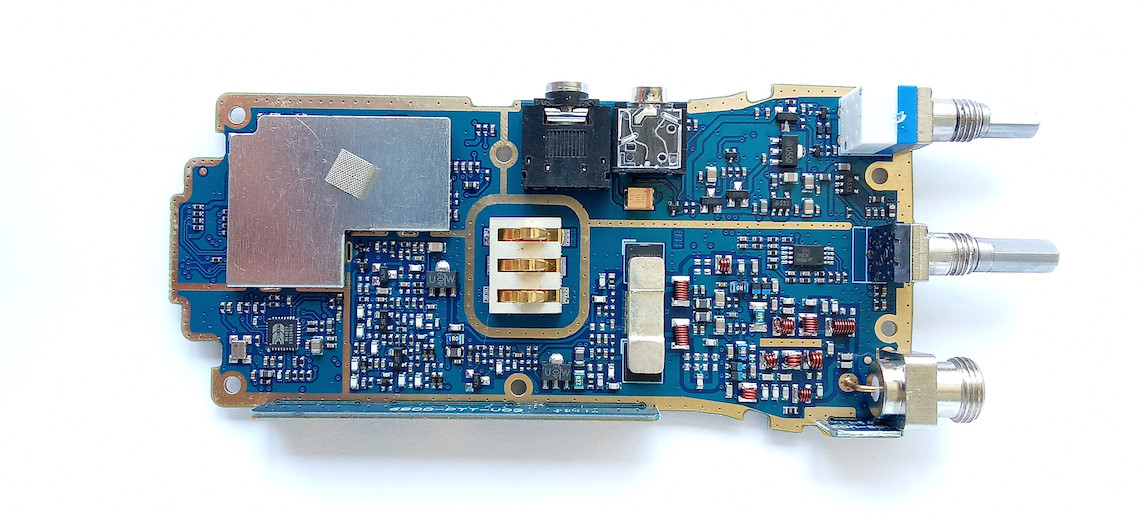

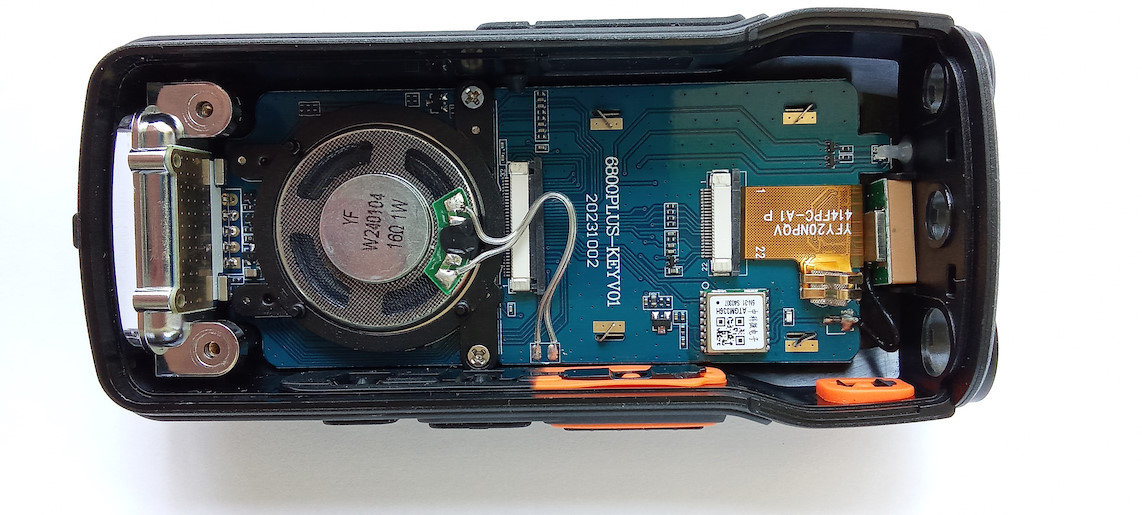

Начинка трансивера...





Доработка регулировки громкости, необходимо заменить указаный резистор на 0 Ом размер 0402



CPS для трансивера в аттаче. Кабель программирования обычный от Baofeng.
После установки CPS необходимо открыть c:\Program Files\Wanneton CPS\Data\setting.txt и отредактировать язык программы с CN на EN.

Цитировать
[setup]
language=lang_en
RadioType=Wanneton CPS
BinFile=
in=0
CommType=0
WRLenMax=200
btl=3
com=6

[Wanneton CPS]
title=Wanneton CPS
version=2.27

[modelU]
fdisp0=[400-470MHz]
value0=00000040000000470050998400003001

fdisp1=[400-480MHz]
value1=00000040000000480050998400003001

fdisp2=[350-390MHz]
value2=00000035000000390050998400003001

[modelV]
fdisp0=[136-174MHz]
value0=00006013000040170050990400003001



У кошки четыре ноги: вход, выход, земля и питание

Оффлайн Koshak 20 Мая 2023, 14:59:07 (#1)

  • Отпусти меня чудо халфа
  • КотЭ
  • Ветеран
  • *
  • Сообщений: 2836
  • Карма: +271/-16
    • Просмотр профиля
    • Infotex Мир Хобби
Меняем загрузочное лого в радиостанции  :xexe:

Подготавливаем картинку в графическом редакторе, я пользуюсь Paint.net.

Размер 160x128 пикселей.



Далее сохраняем в формате DDS параметры цвета R5G6B5



Запускаем dds2txt.bat, получаем файлик logo.txt



С помощью CPS заливаем в радиостанцию.



Результат  :-)





PS: Исходники конвертера могу дать)))



У кошки четыре ноги: вход, выход, земля и питание

Оффлайн Koshak 21 Мая 2023, 13:05:49 (#2)

  • Отпусти меня чудо халфа
  • КотЭ
  • Ветеран
  • *
  • Сообщений: 2836
  • Карма: +271/-16
    • Просмотр профиля
    • Infotex Мир Хобби

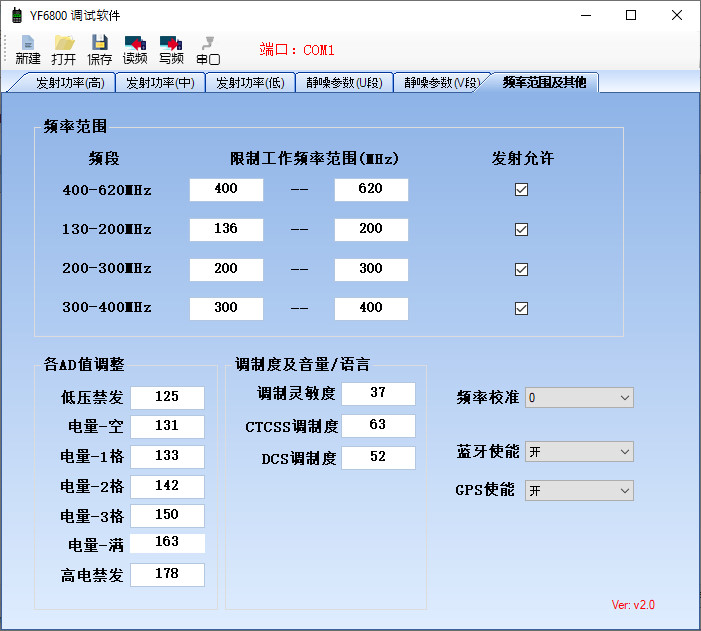

Доступ к инженерному меню  :xexe: проверял в версии Wanneton CPS 2.27

Tool > Embedded Message : 926548664
Tool > Test : 92663866#





Прежде чем что-то менять, делаем скриншоты настроек!!!

Рабочий диапазон частот нет смысла расширять так как радиотракт построен на AT1846S.




У кошки четыре ноги: вход, выход, земля и питание

Оффлайн Koshak 15 Сентября 2024, 09:49:02 (#3)

  • Отпусти меня чудо халфа
  • КотЭ
  • Ветеран
  • *
  • Сообщений: 2836
  • Карма: +271/-16
    • Просмотр профиля
    • Infotex Мир Хобби
Входим в инженерное меню без компа  :xexe:

1. Выключаем радиостанцию
2. Зажимаем кнопку PTT и функциональную кнопку



3. Не отпуская кнопок включаем радиостанцию

4. Просит пароль   :?! , вводим 92663866



5. Нажимаем кнопку Menu и попадаем в инженерное меню



PS. Если в настройках уже установленна "галочка" Test Mode тогда пароль запрашивать не будет.

PSS. Ну а дальше переводчик на телефоне в помощь  :xexe:
