Сообщения

1

Трансиверы, приемники КВ/УКВ / Re: Auctus A6

« : 07 Ноября 2024, 08:48:40 »

Замена загрузочного логотипа в Yanton DM310.
Процесс аналогичен замене логотипа в Baofeng DR1801UV.

1. подготавливаем Ч/Б картинку размером 128x128 пикселей.
2. первая половина картинки 128х64 используется если включен китайский язык, вторая половина если в меню включен английский язык.
3. открываем в Image2Lcd, настройки на скрине ниже.



4. преобразуем в .bin размер файла после конверта составляет 2048 байт
5. проводим инжекцию полученного бинарника в файл yanton_logo.bin с оффсета 0x0830, вставляем с заменой!



6. сохраняем и конвертим с помощью bin2lod_patch_logo_yanton_dm310.bat
7. прошиваем и наслаждаемся
8. данный мод для версии прошивки PD310001D_CN_DMR_A60V301.02_936cf

2

Трансиверы, приемники КВ/УКВ / Re: Auctus A6

« : 06 Ноября 2024, 16:10:17 »

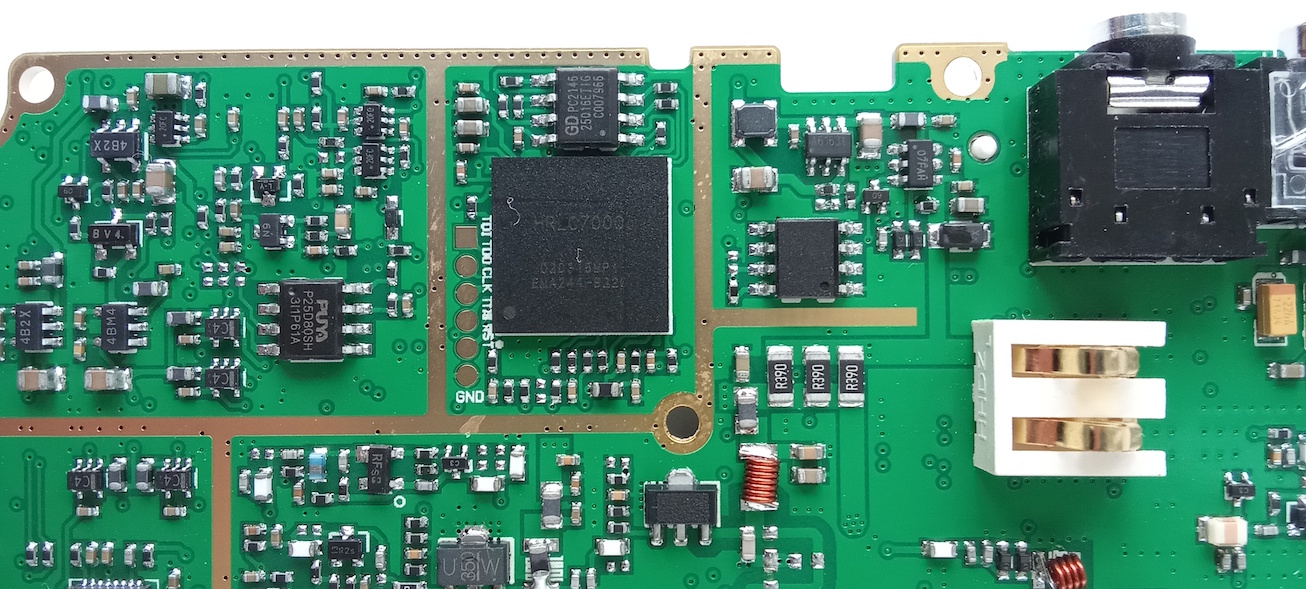

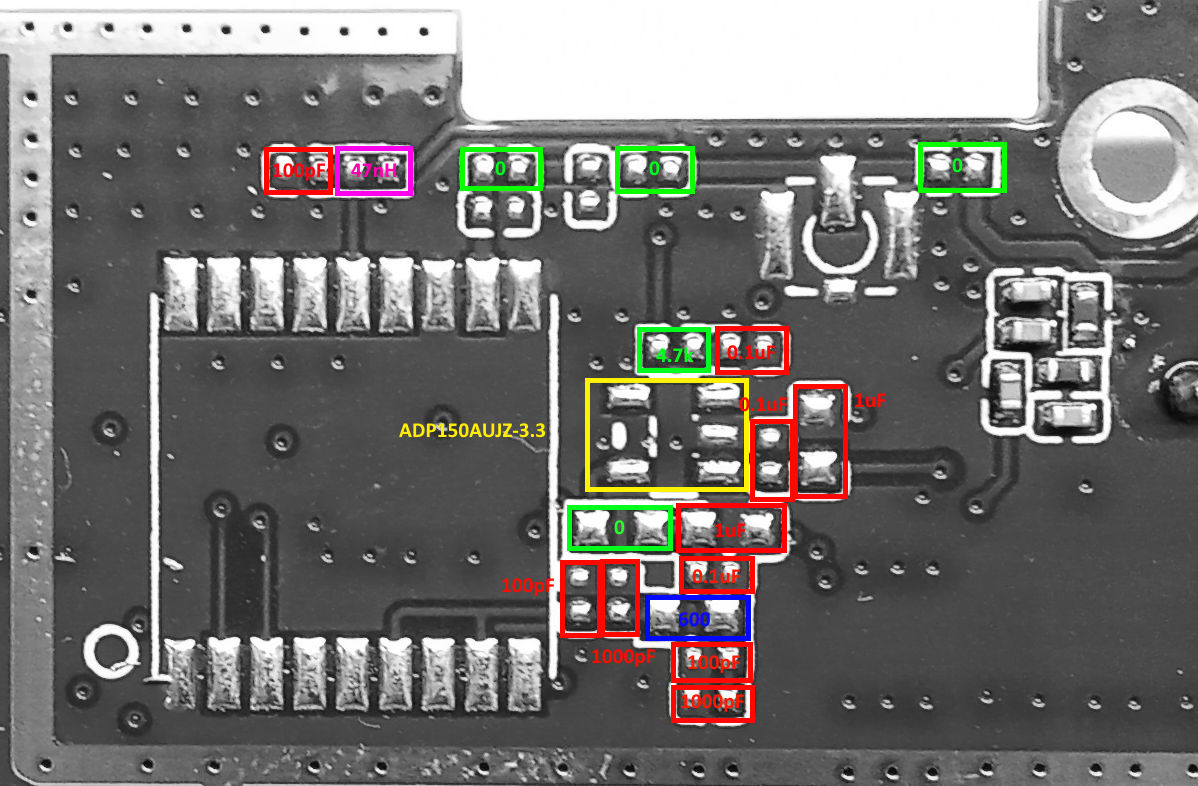

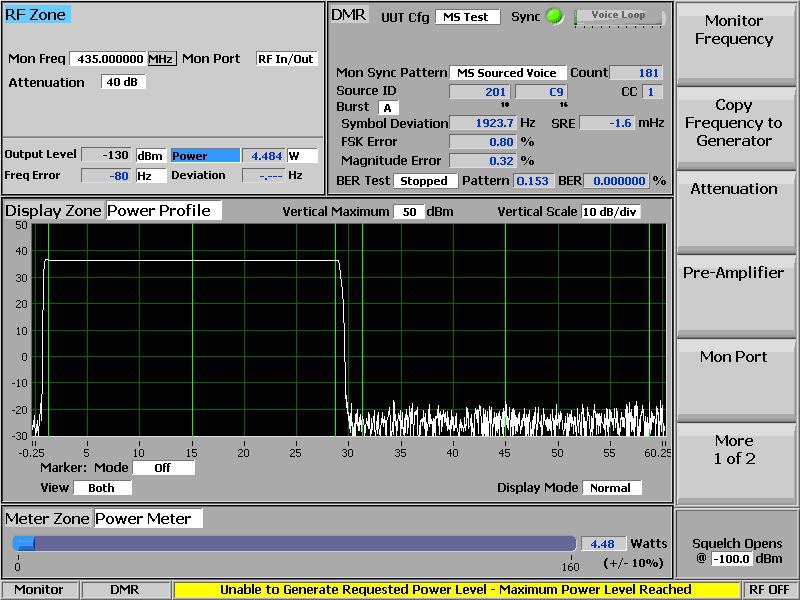

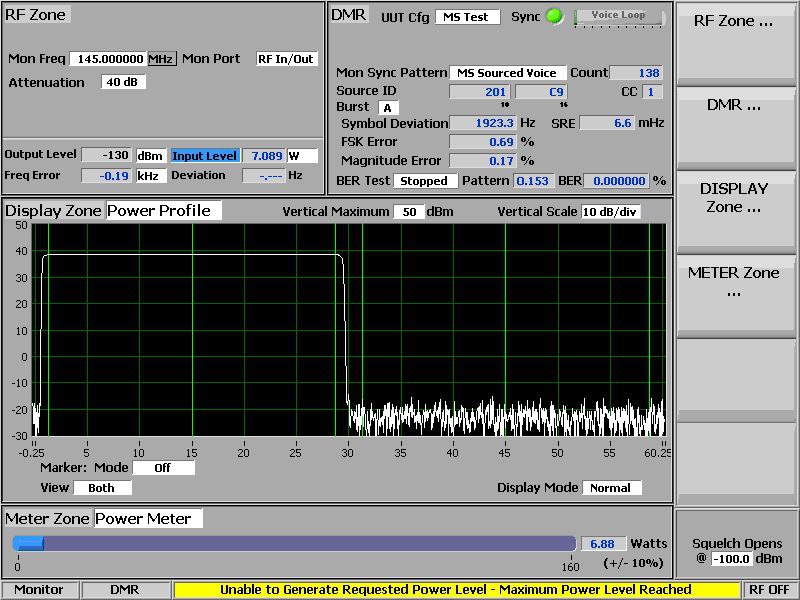

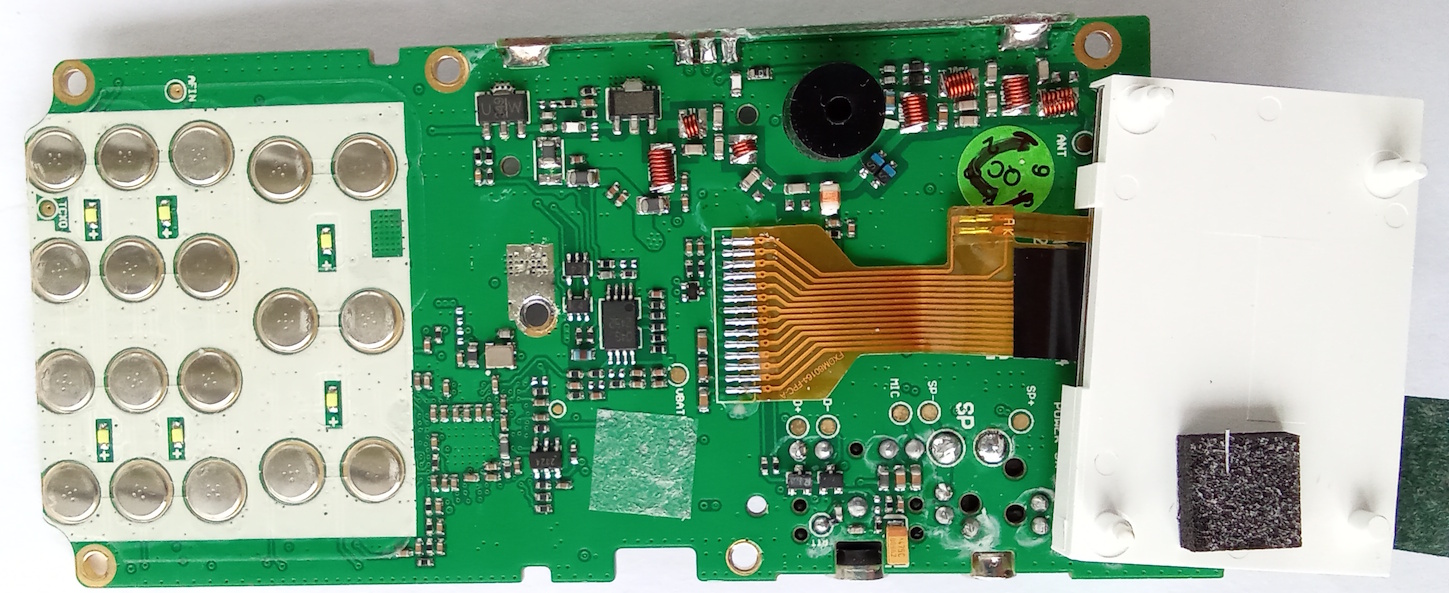

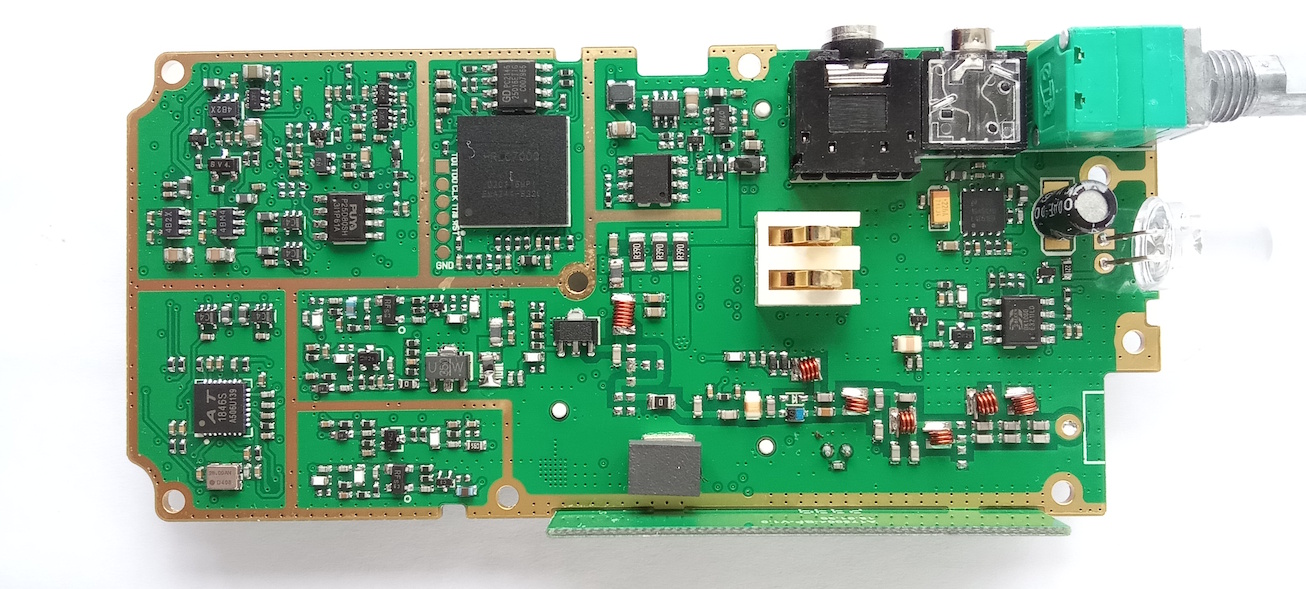

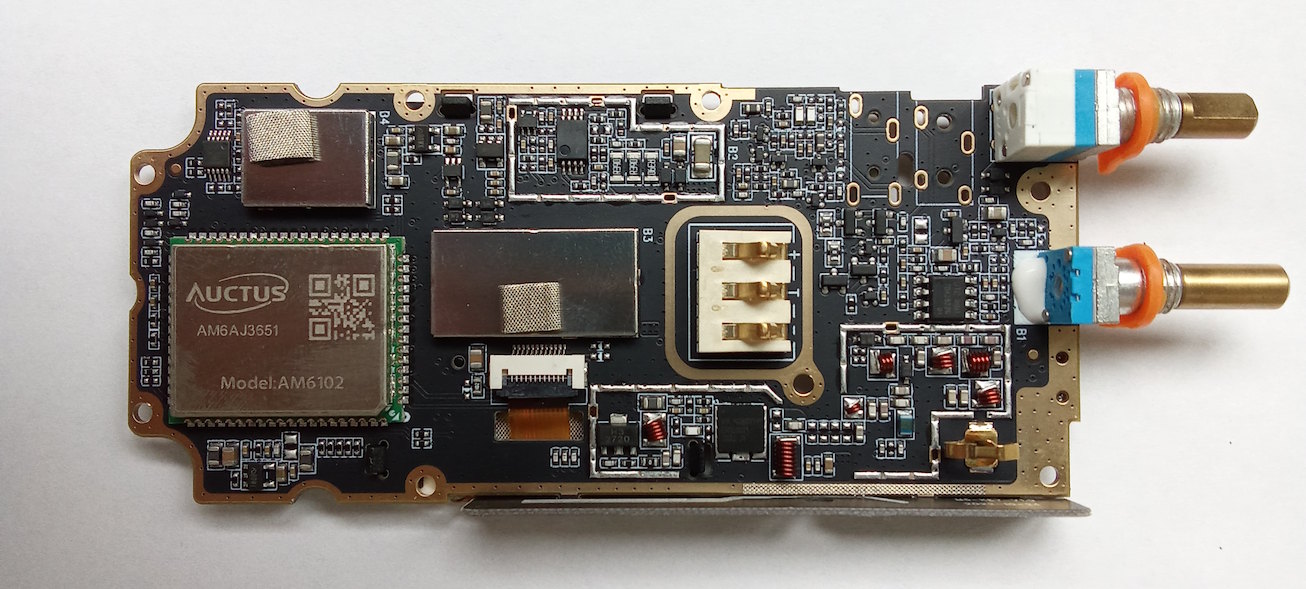

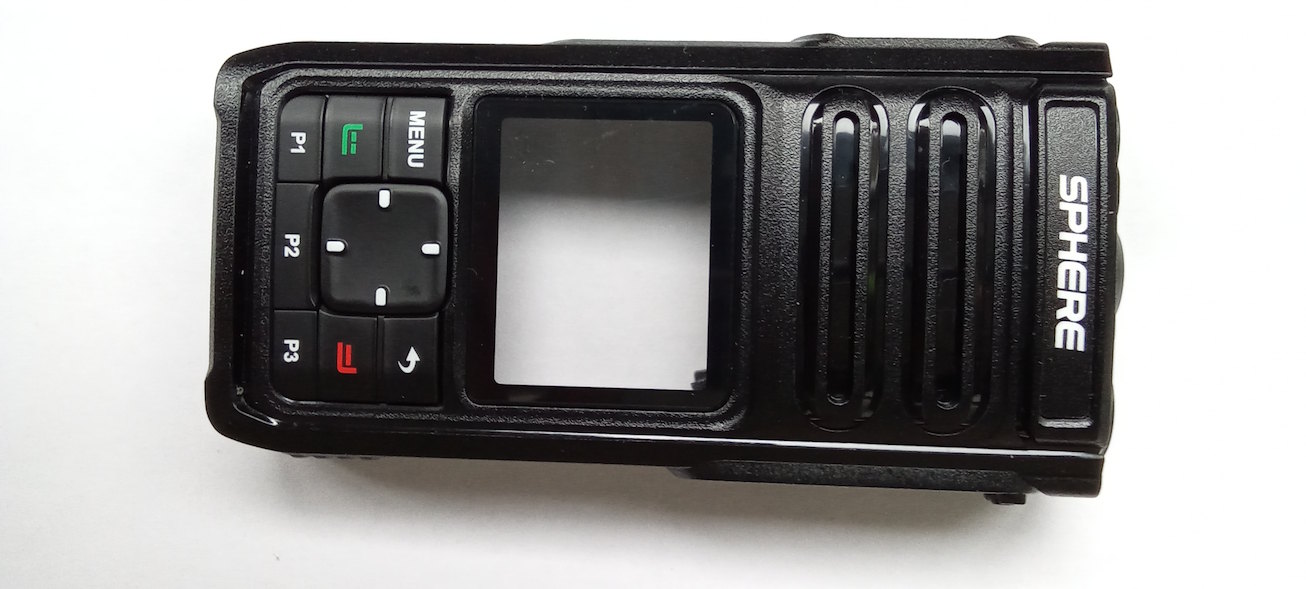

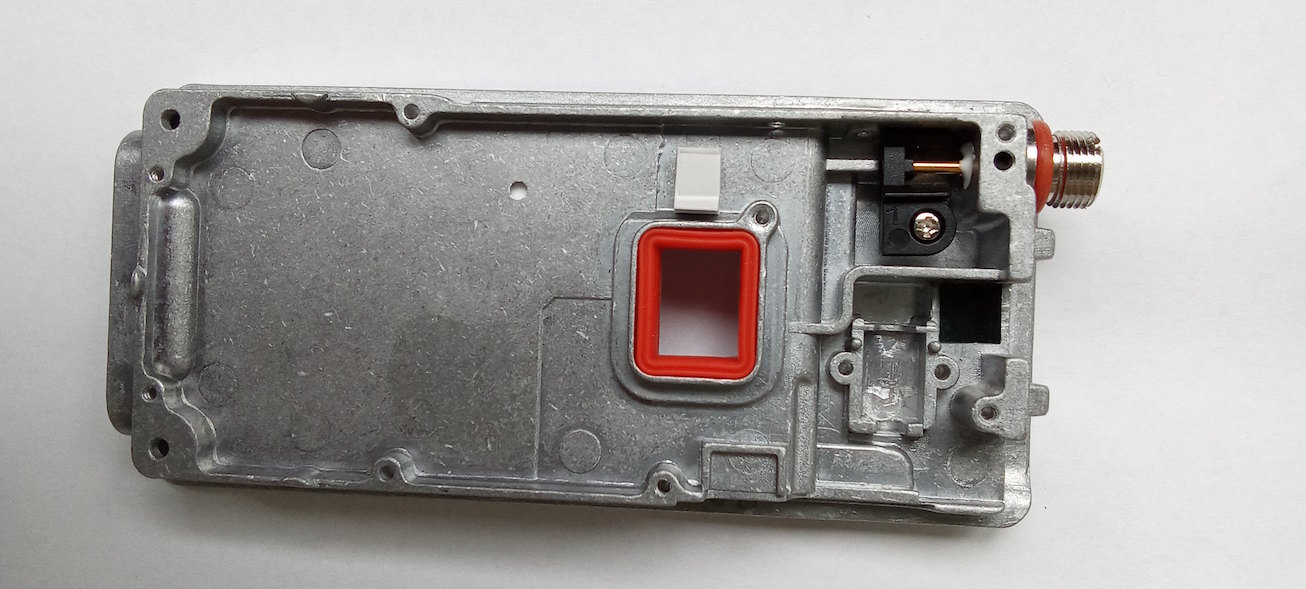

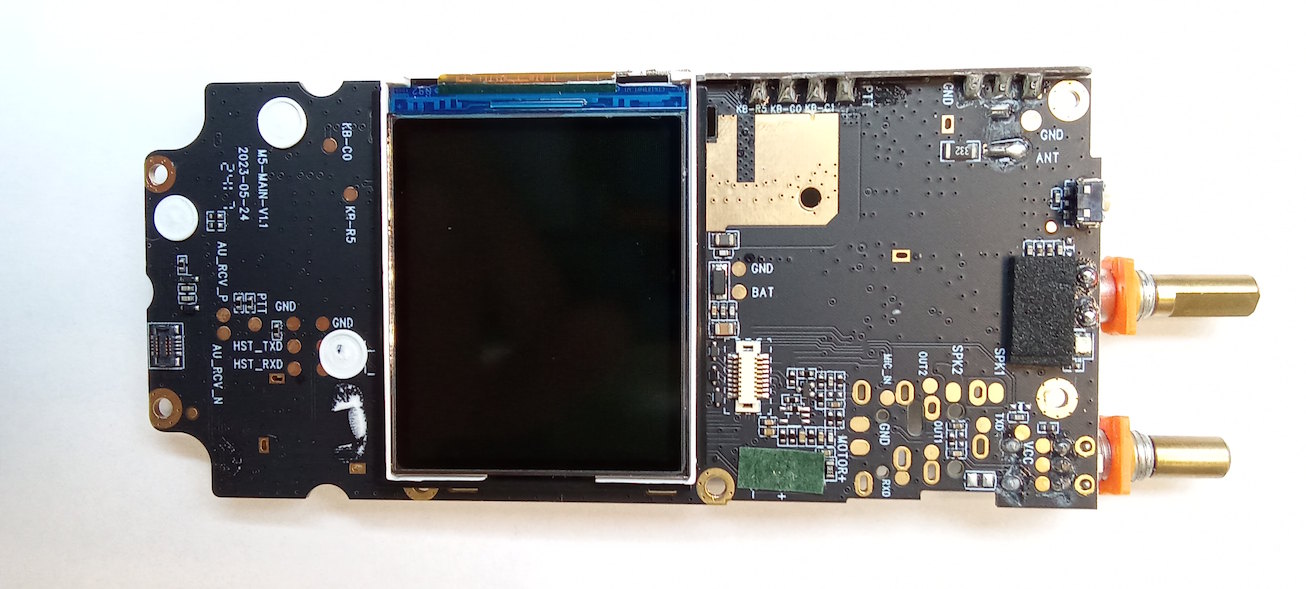

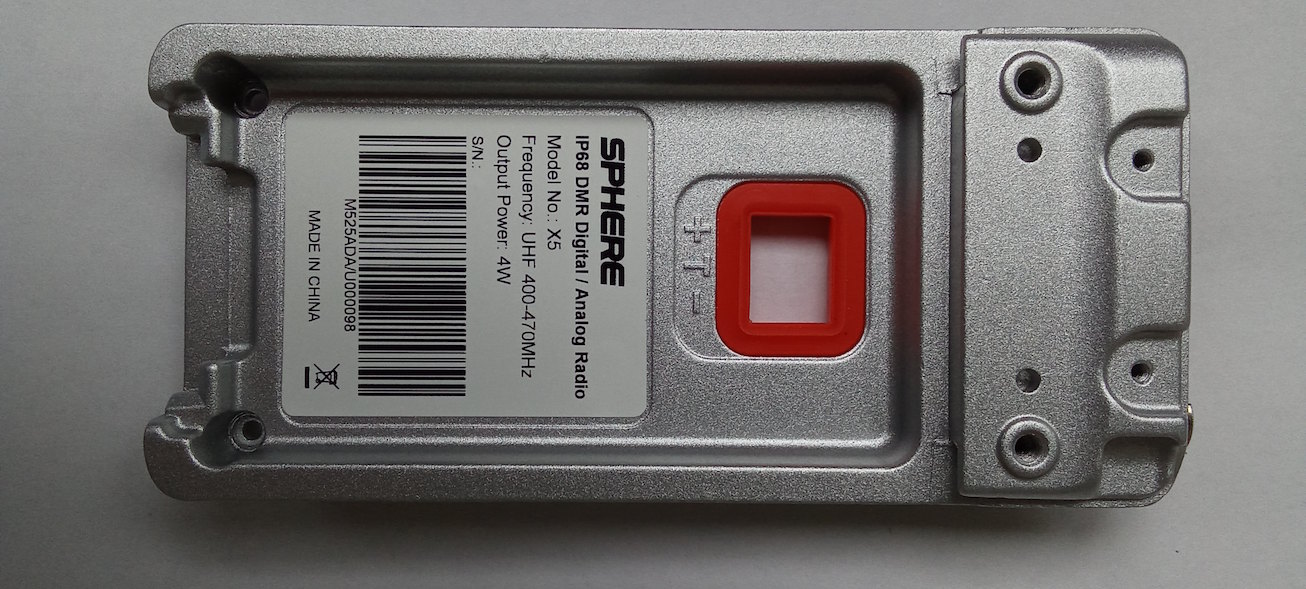

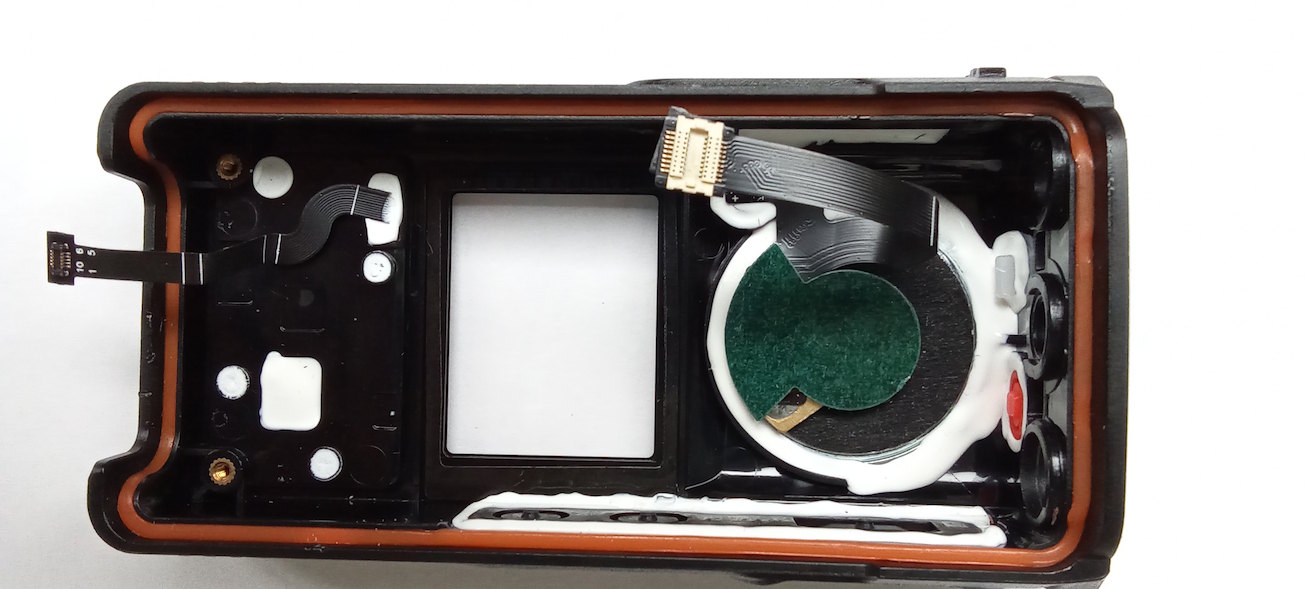

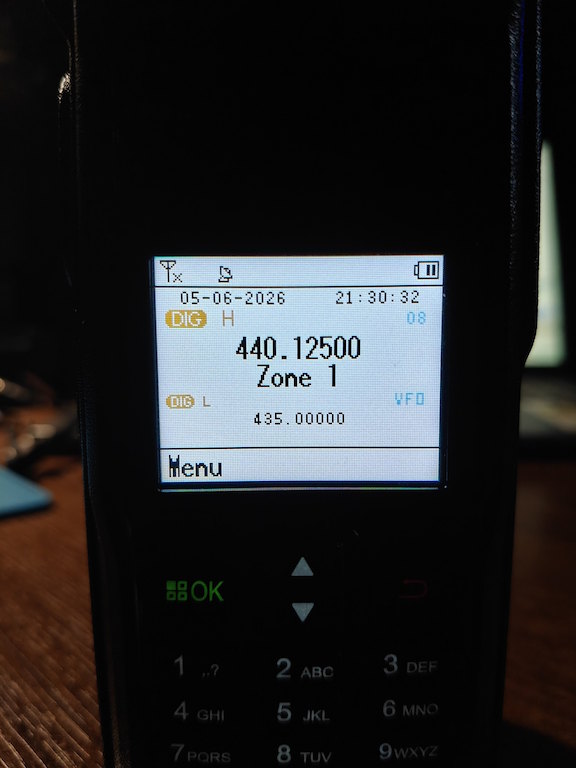

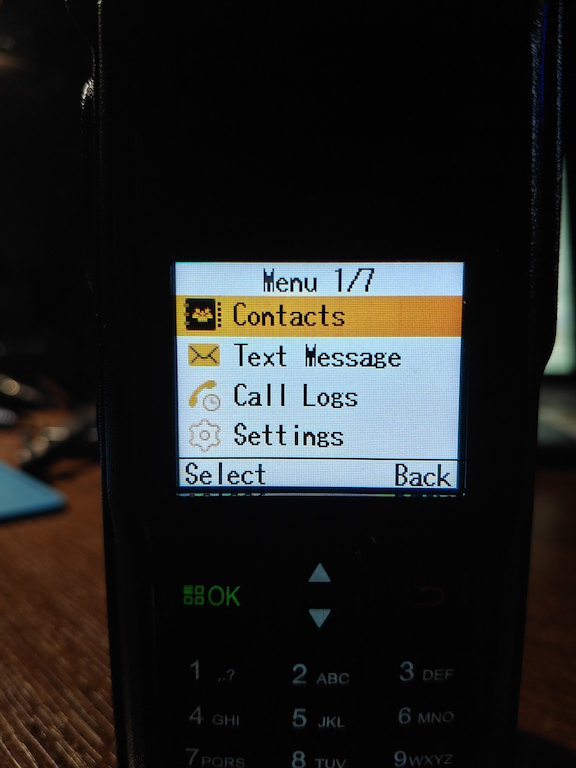

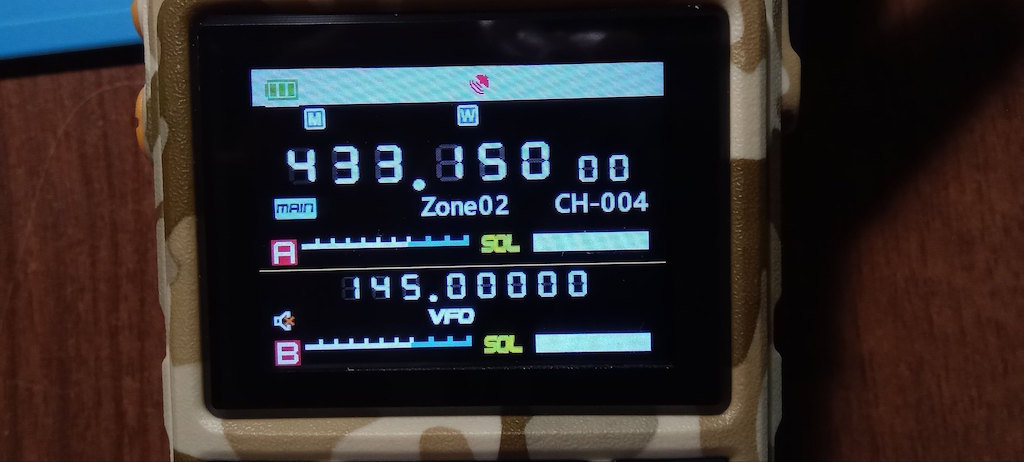

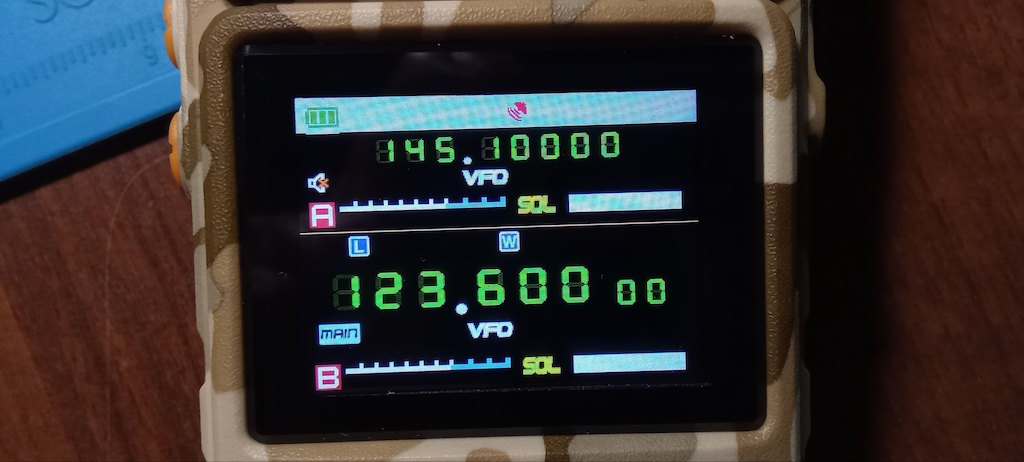

Малышка Yanton DM-310





В целом приятный аппаратик, из минусов не съёмная антенна.

3

Трансиверы, приемники КВ/УКВ / Re: Auctus A6

« : 05 Ноября 2024, 12:45:11 »

Ещё один интересный мод Baofeng DR1802U, подключаем модуль GPS

Через любой терминал на скорости 9600 отсылаем следующие комманды:

AT+DMOCONNECT  // Включение ATE терминала
AT+SETMODULE=1,1,1  // Включение аксесуаров GPS, BT, Vibro
AT+DMOSAVEPARAM  // Сохранение настроек
AT+DMODISCONNECT // Отключение от ATE терминала

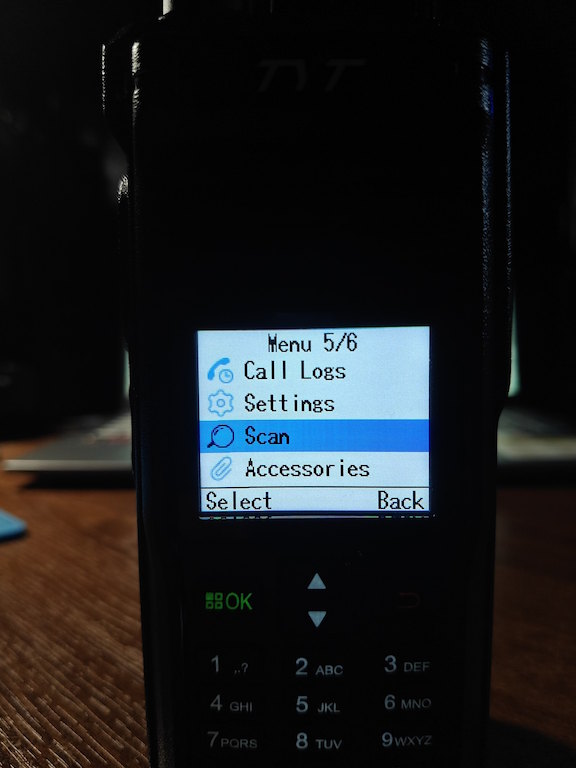

Перегружаем радиостанцию, станет доступен пункт Accessories в меню радиостанции.
К сожалению Bluetooth и Vibro использовать не получится, а вот GPS фунцией вполне

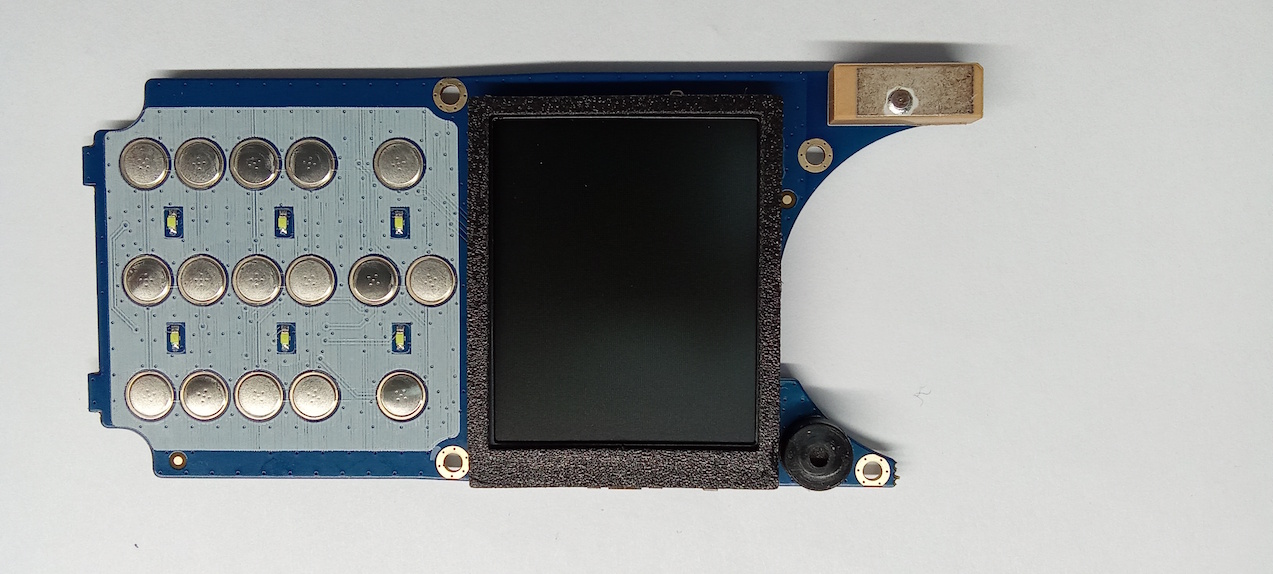

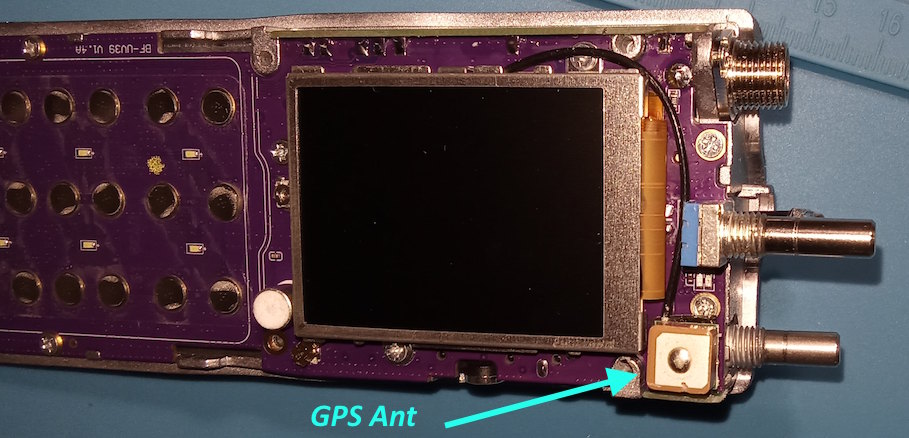

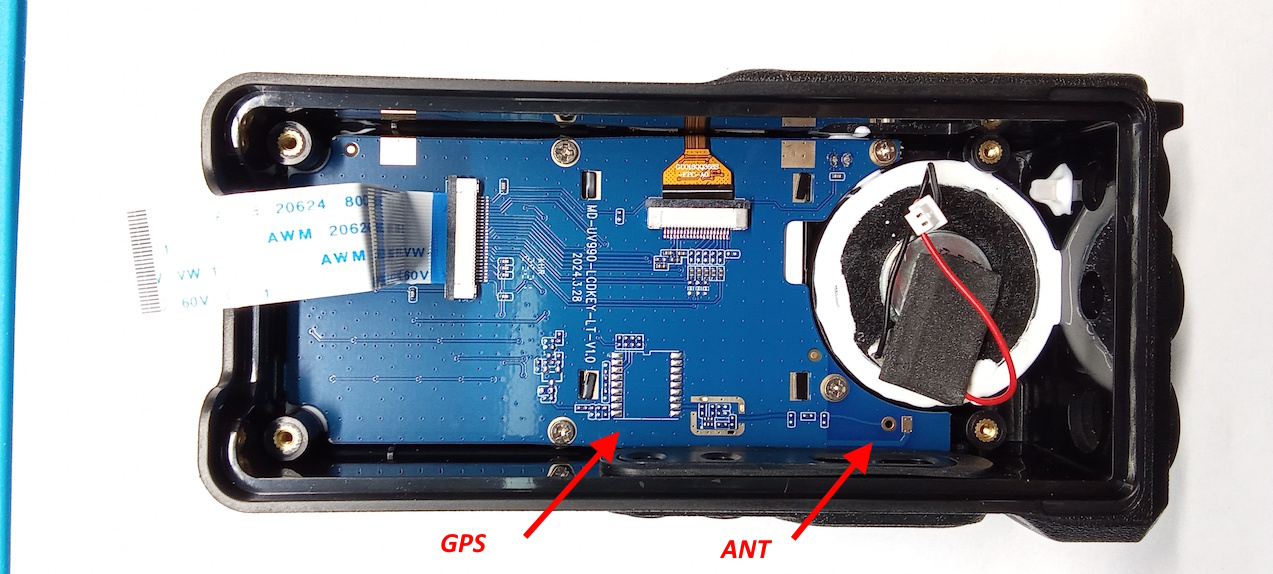

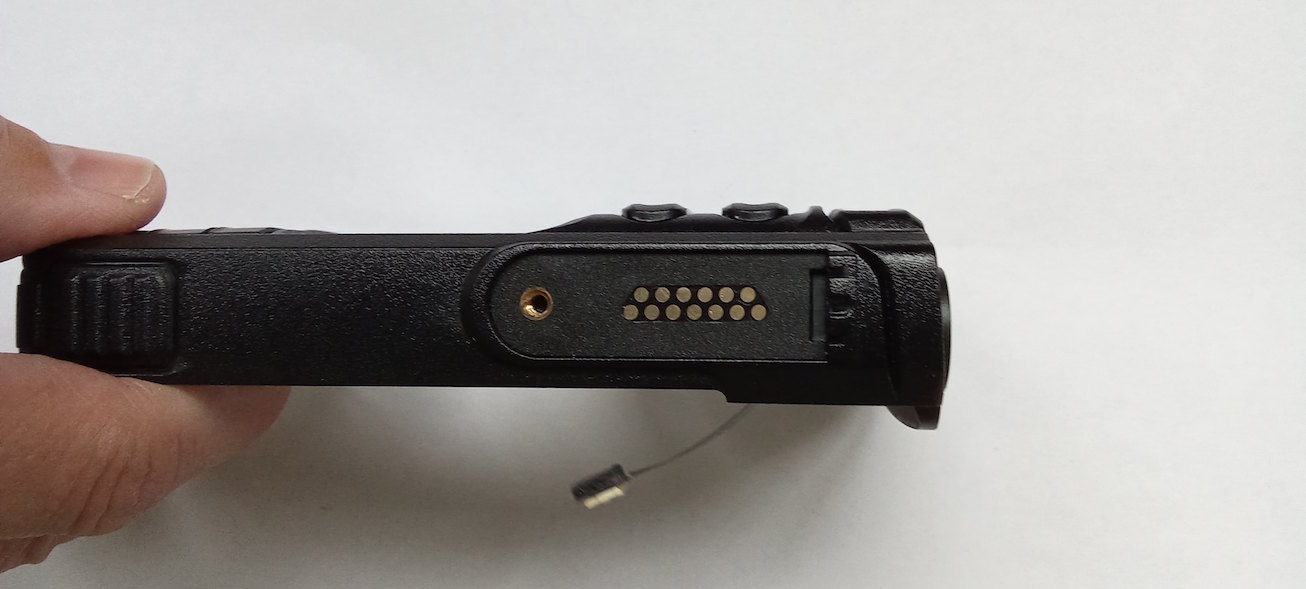

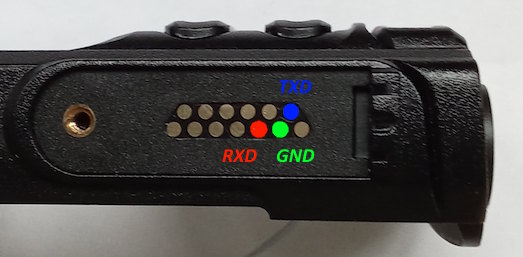

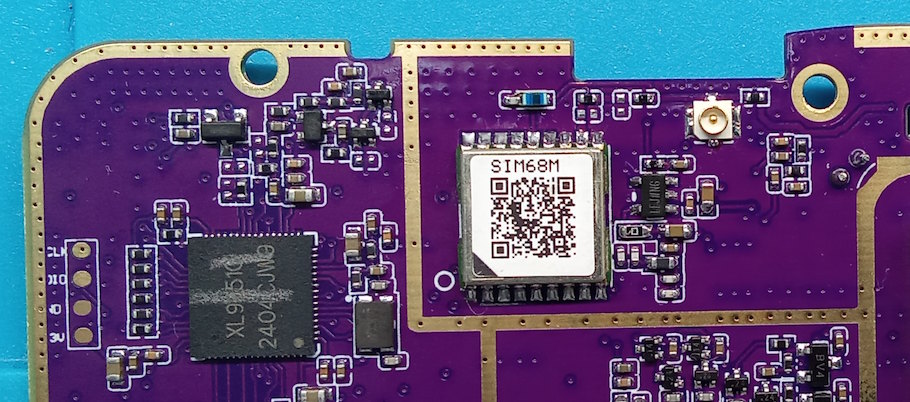

GPS модуль подключается к аксесуарному разъёму радиостанции, подключение ниже...


Модуль GPS конфигурируем на выходной протокол GPS+BD, скорость 9600

Вообще как идея расположить модуль в гарнитуре радиостанции, место позволяет. Пока проблемма найти полный витой кабель 6pin на али...



При приёме сигналов спутников вверху отображается пиктограмка, в меню можно посмотреть свои координаты и тд.

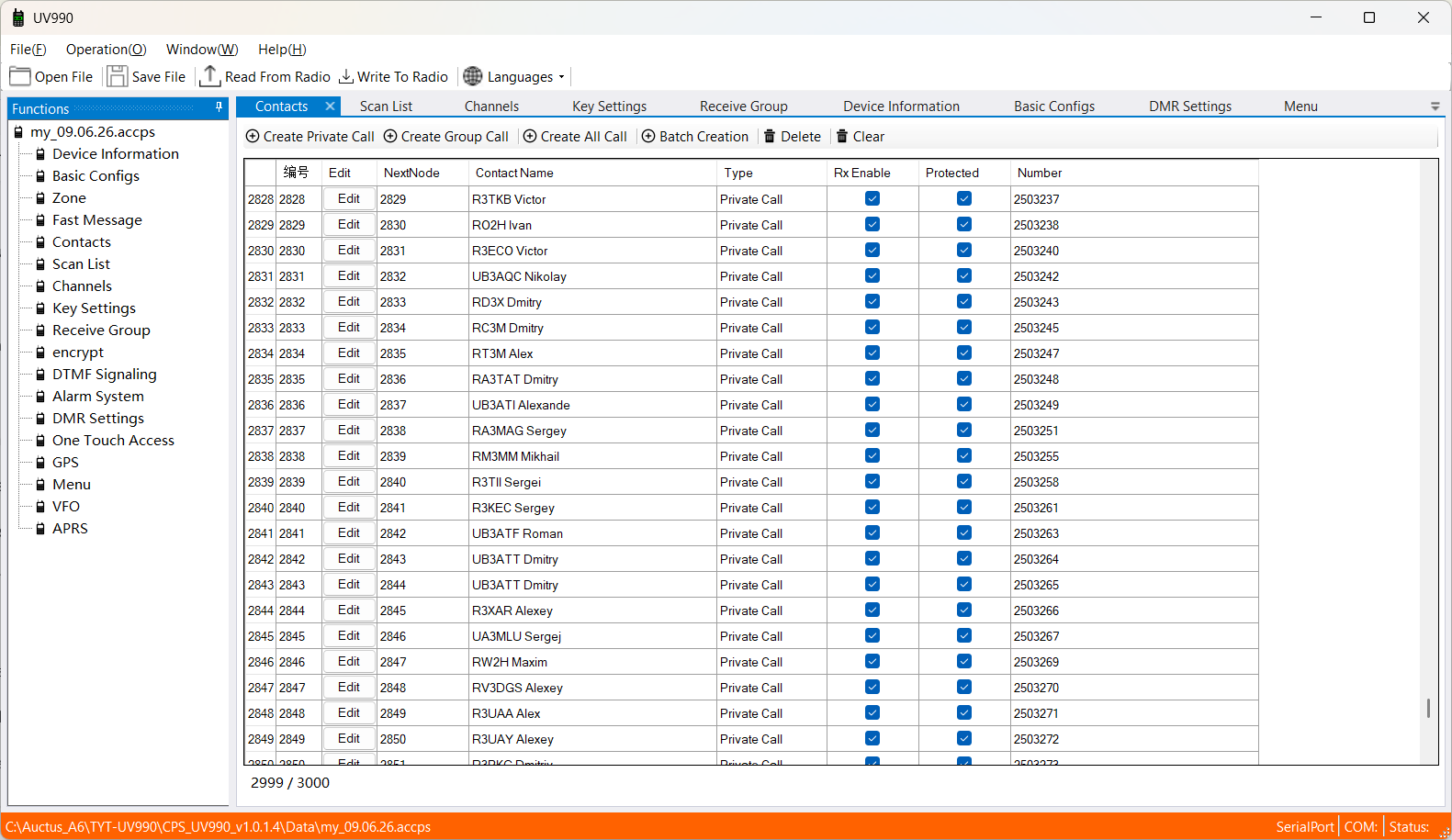

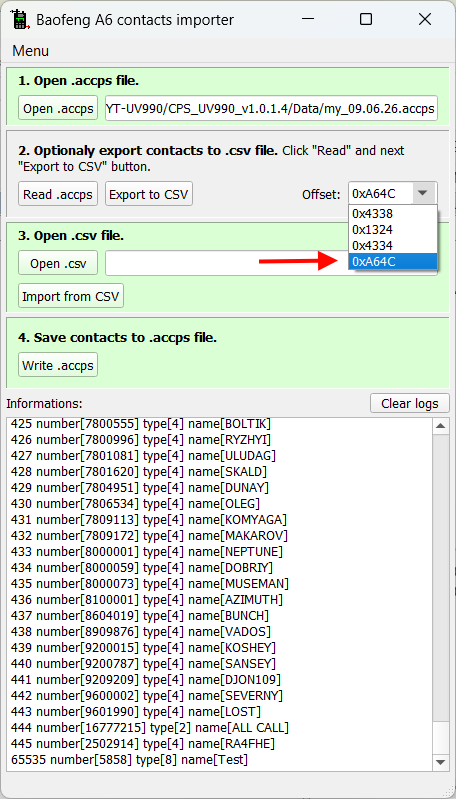

Для получения расширеного меню настроек в CPS, необходимо отредактировать файл настроек Config.config
[GPSModule]
GPSReport=True

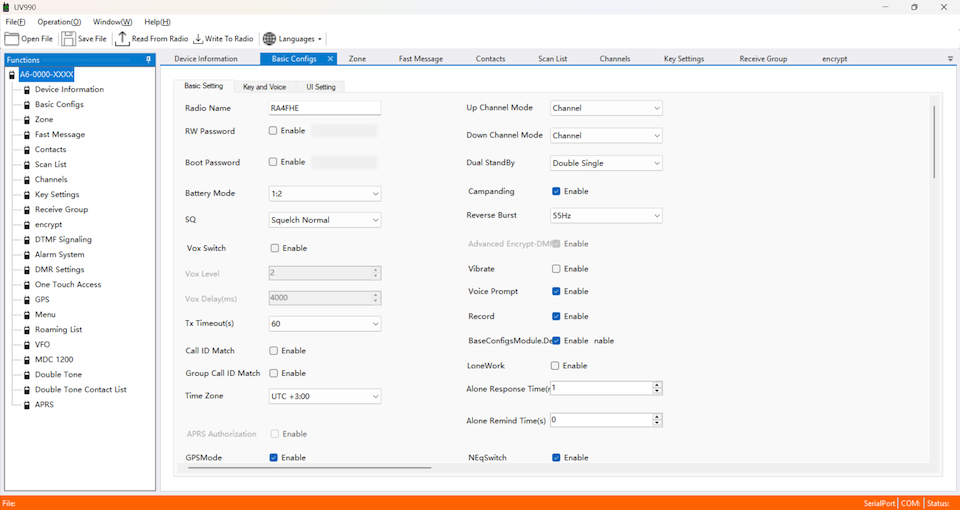

В меню CPS

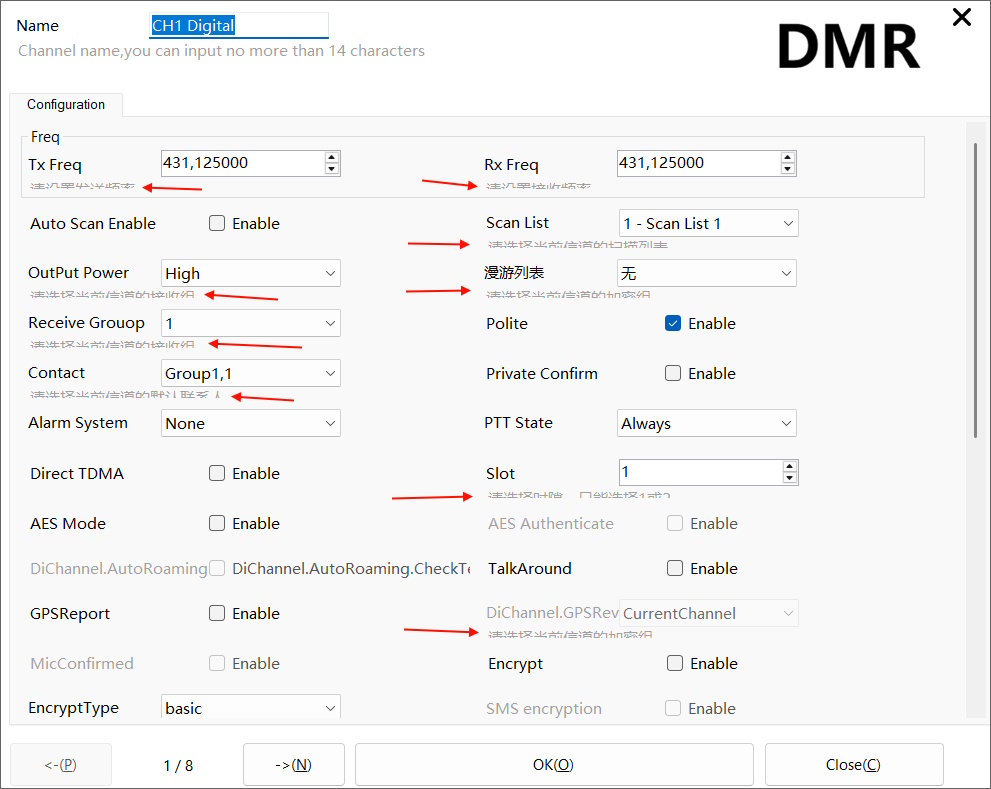

В настройках канала

Из нюансов:
1. GPS модуль подключать к аксесуарному разъёму только когда загрузится радиостанция, иначе будет шлёпать на передачу.
2. Если CPS не считывает настройки радиостанции, в меню радиостанции отключаем GPS. Порт один поэтому возникает конфликт.

4

Трансиверы, приемники КВ/УКВ / Re: Радиостанции на процессоре Auctus A6

« : 05 Ноября 2024, 11:52:53 »

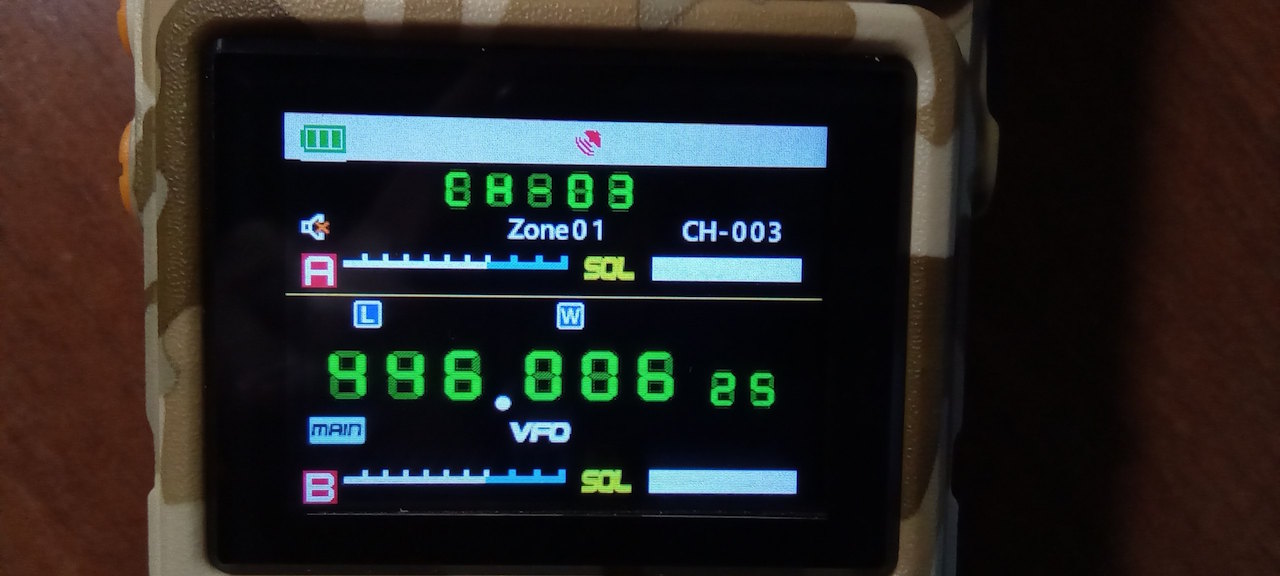

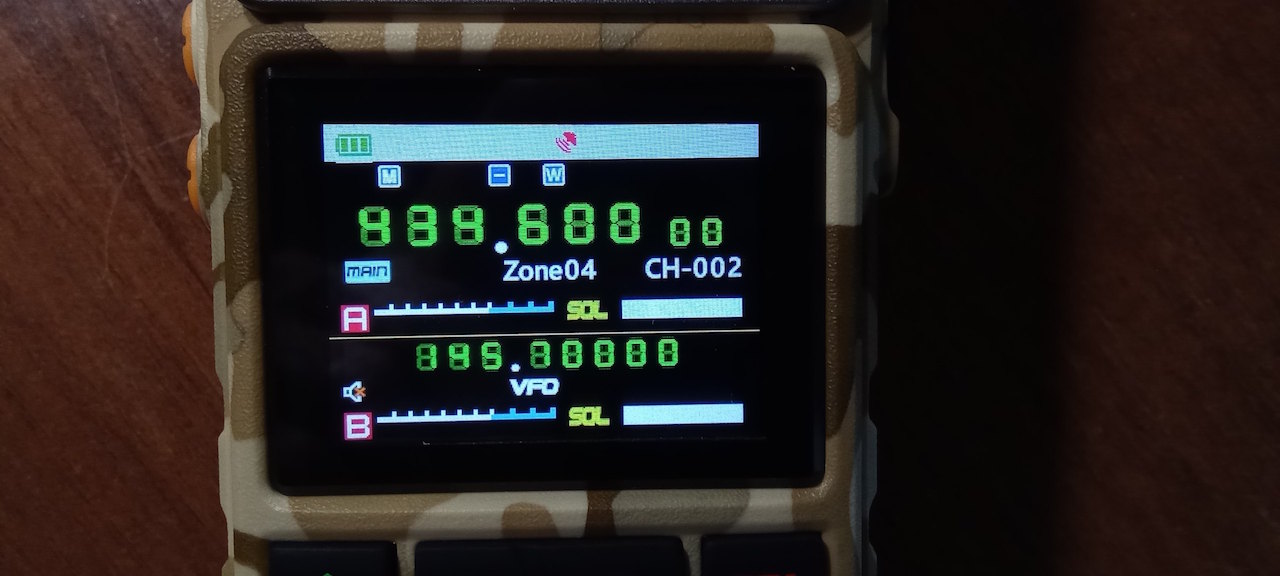

Продолжение...

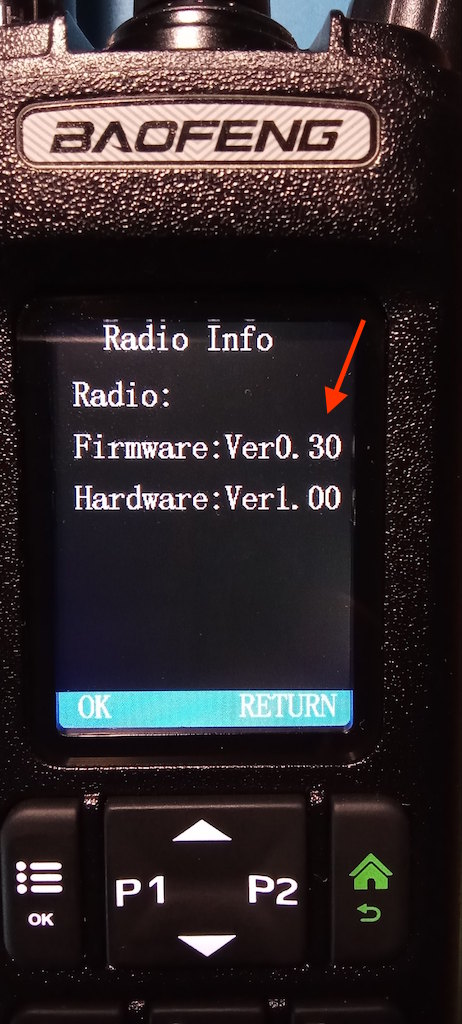

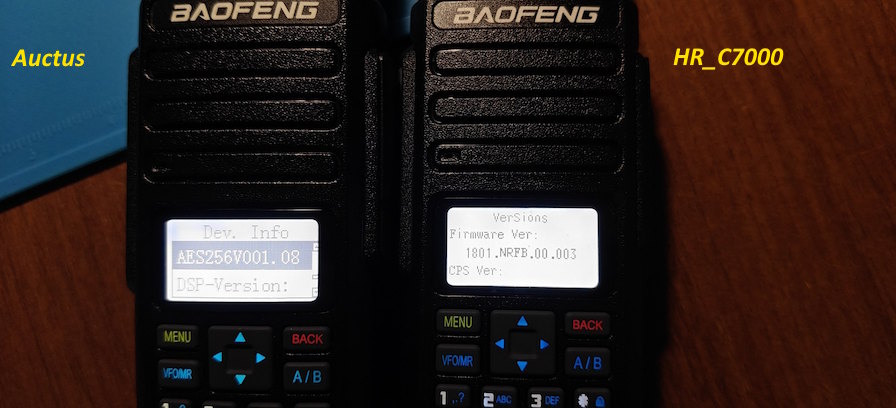

С прошивкой firmware_bao_dr1801uv_BF1801_DMR_AES256V001.08, пока не понятки...
Радиостанция с ней AES256 не включает, склоняюсь к "кривому" CPS...
Пока не понятно как решить эту проблемму

5

Трансиверы, приемники КВ/УКВ / Re: Радиостанции на процессоре Auctus A6

« : 05 Ноября 2024, 11:51:17 »

Коллекция прошивок, все прошивки без пользовательской области памяти.
Прошивку заливать только на пустую флэшь радиостанции!
Всю ответственость за свои действия вы берёте на себя!

Полное стирание памяти
1. выключаем радиостанцию
2. включаем и быстро отсылаем комманду busreset , ресетит чип и останавливает работу XCPU
3. следом посылаем комманду flasherase(1), этой коммандой стирается вся флэшь радиостанции

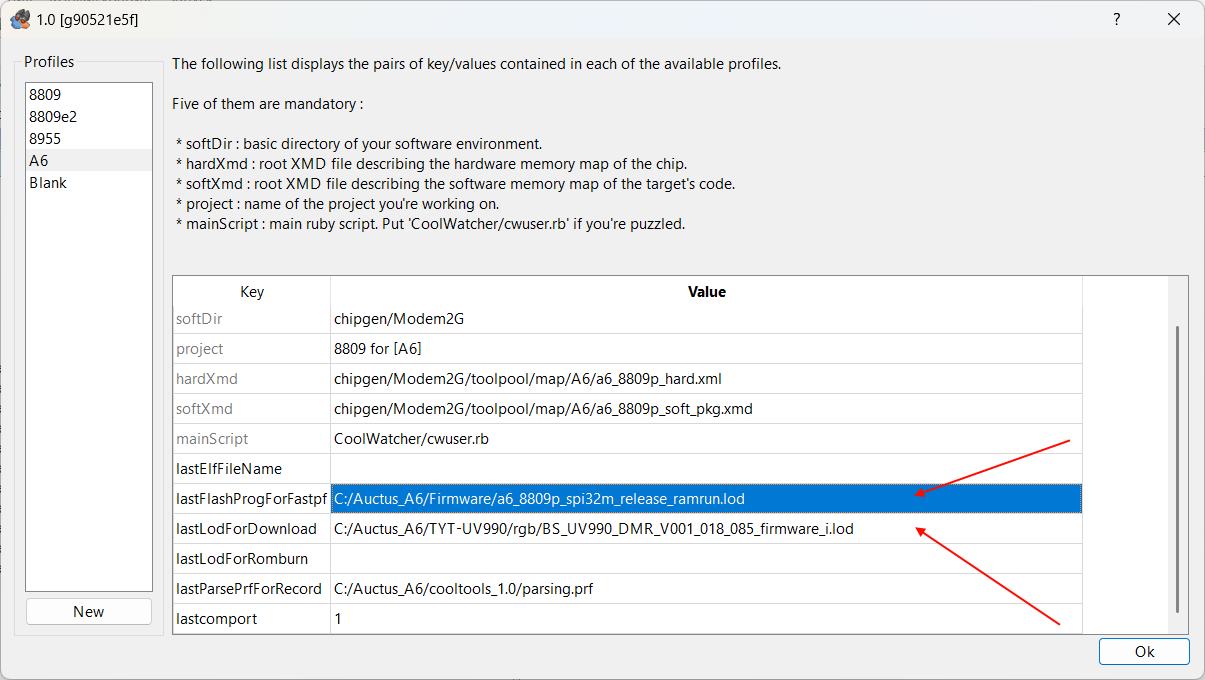

4. после завершения процесса стирания, пожно прошивать через fastpf.

Первый запуск после прошивки проходит обычно дольше обычного, это нормально.
Радиостанция форматирует (размечает) области во флешь памяти для калибровок, CPS и тд

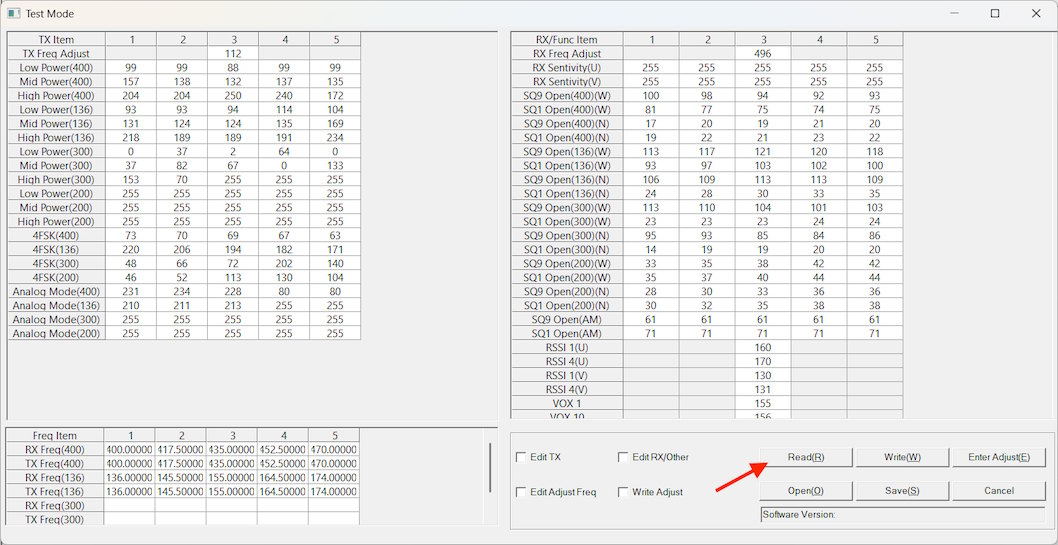

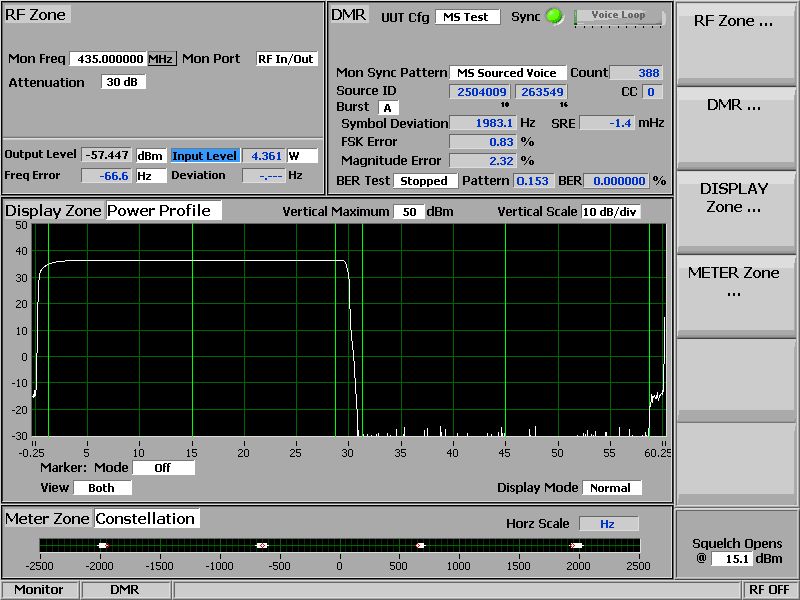

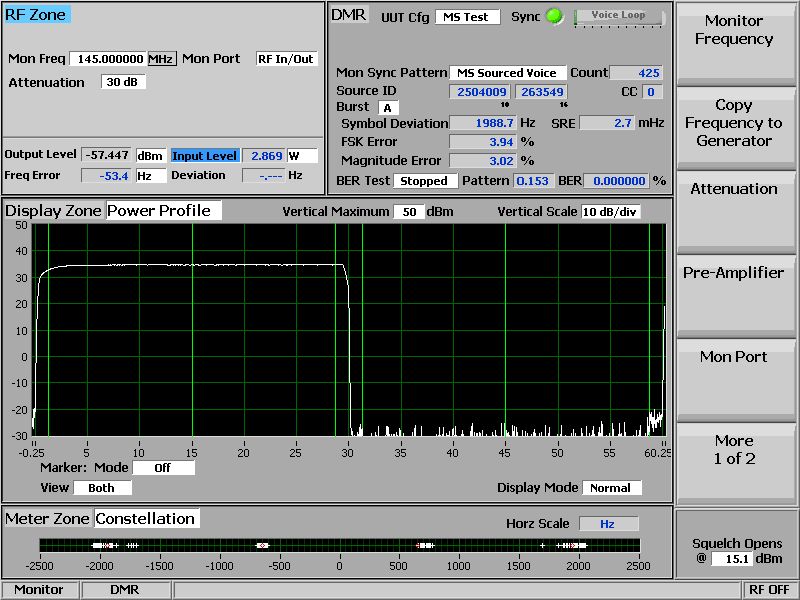

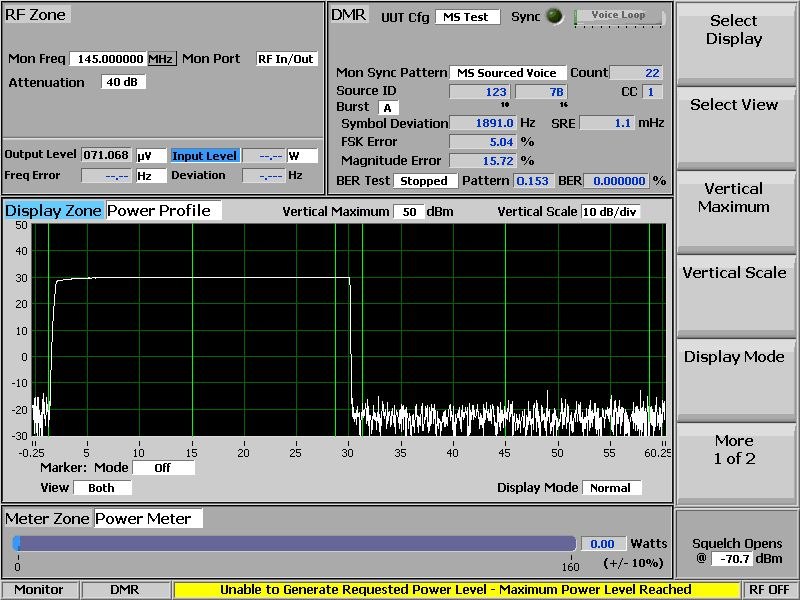

После прошивки радиостанции калибровка RF тракта обязательна так как значения все по умолчанию!


6

Трансиверы, приемники КВ/УКВ / Re: Радиостанции на процессоре Auctus A6

« : 05 Ноября 2024, 11:21:41 »

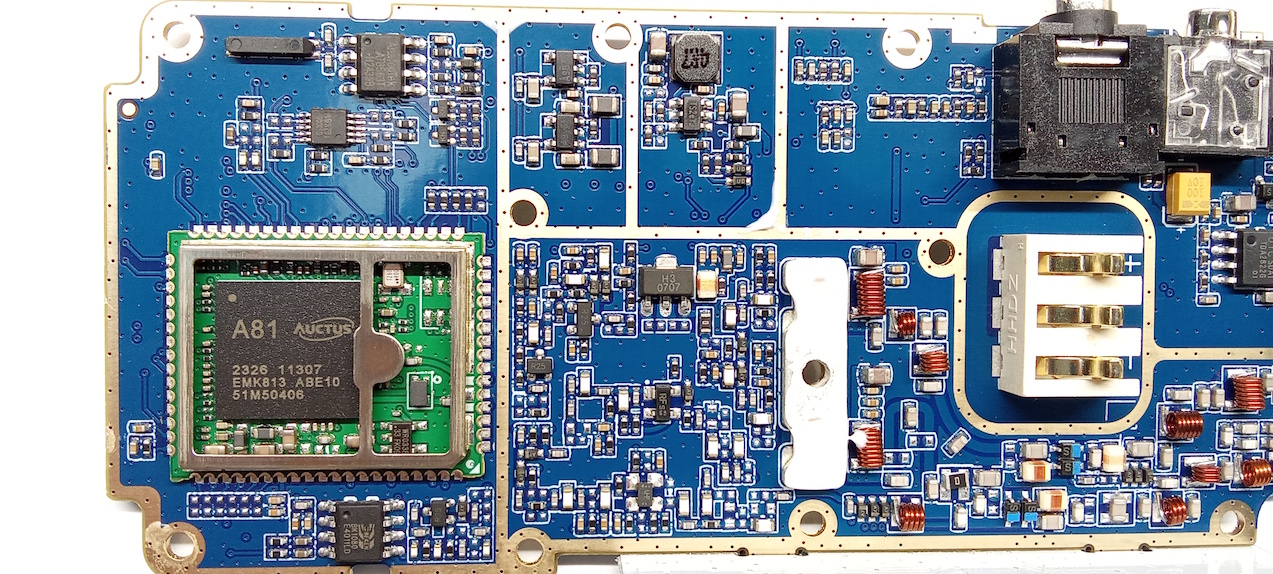

Модуль G-NiceRF DMR828S-UHF

Собран на базе Auctus A6, внешний проц управления Renesas R5F1026AA, на сайте производителя  довольно хорошо задокументирован https://www.nicerf.com/walkie-talkie-module/walkie-talkie-module-dmr828s.html.
Замечательный модуль для проектов! LPF на выходе модуля ставить обязательно, он отсутствует в модуле!

7

Трансиверы, приемники КВ/УКВ / Re: Радиостанции на процессоре Auctus A6

« : 05 Ноября 2024, 10:09:40 »

Коллеги, подскажите, а в природе существует Service manual для DR-1802u

На китайские аппараты сервис мануалов обычно нет, китайцы считают что ремонтировать там нечего, сломалось выкинул и купил новую

8

Трансиверы, приемники КВ/УКВ / Re: Радиостанции на процессоре Auctus A6

« : 03 Ноября 2024, 10:58:28 »

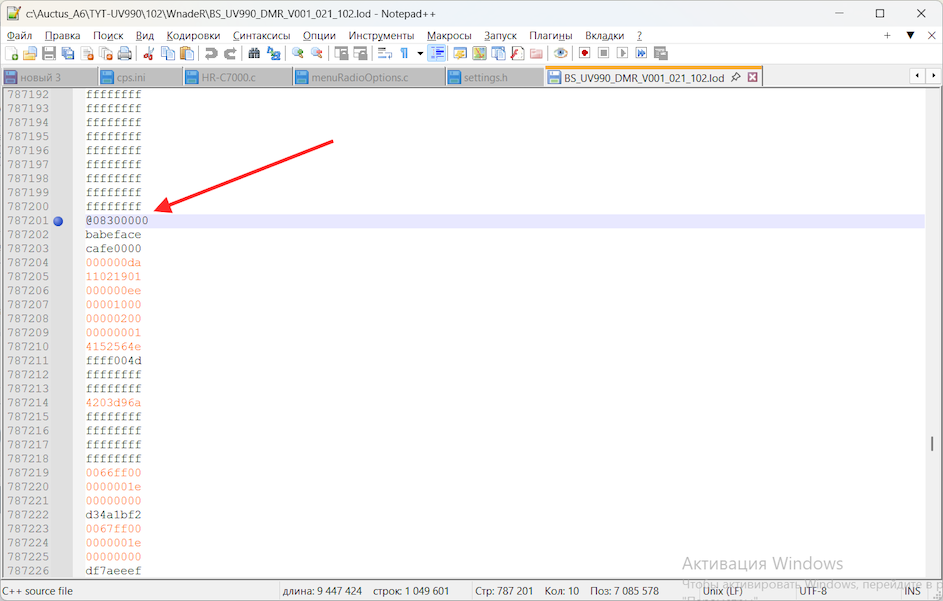

Снятие полного дампа прошивки, делать обязательно и беречь как зеницу ока если собрались экспериментировать с прошивками! Дамп содержит индивидуальные калибровочные значения радиостанции!
И всегда можно будет вернуть состояние радиостанции если что-то пошло не так



1. выключаем радиостанцию
2. включаем и быстро отсылаем комманду xfbp тем самым останавливаем работу XCPU
3. комманда для дампа dump("full_flash1801.bin",0x08000000,0x100000) здесь указываем имя файла, начальный адрес и размер.
4. после завершения процесса в папке программы появится файл с расширением .bin

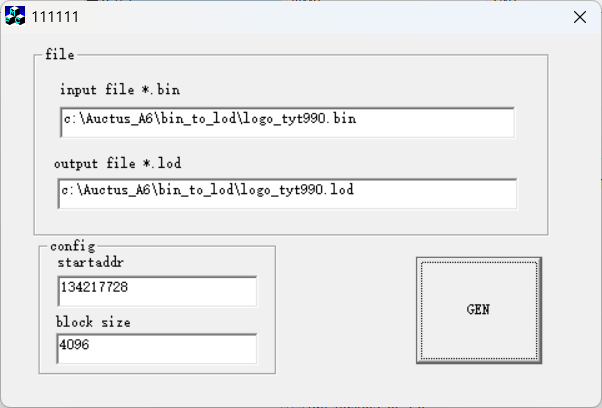

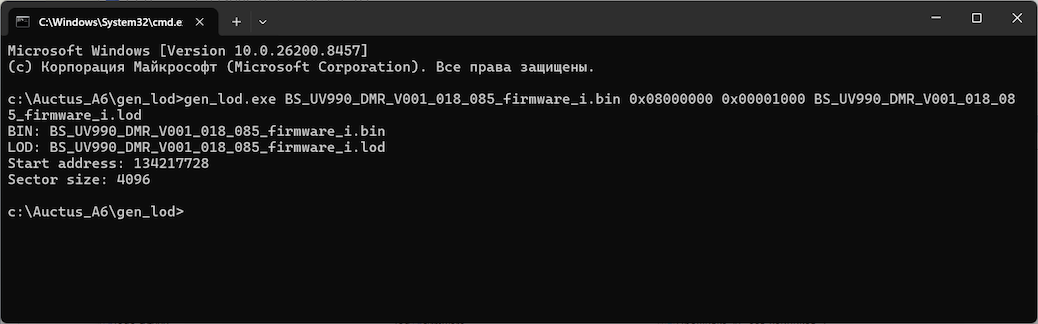

5. конвертим gen_lod.exe full_flash1801.bin 0x08000000 0x00001000 full_flash1801.lod
6. получаем файлик с расширением .lod, вот его и храним как зеницу ока
7. можно мне прислать на почту(ra4fhe@yandex.ru) если у Вас радиостанция с интересной, редкой прошивкой

Конвертер в аттаче.


9

Трансиверы, приемники КВ/УКВ / Re: Радиостанции на процессоре Auctus A6

« : 03 Ноября 2024, 10:05:11 »

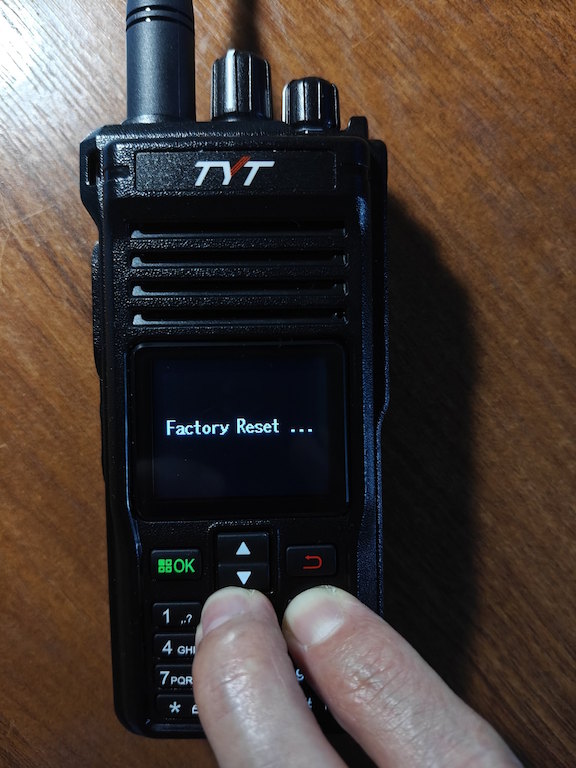

Сброс настроек CPS радиостанции.



1 выключить радиостанцию
2 зажать кнопки указанные стрелками в зависимости от типа радиостанции
3 не отпуская кнопок включить радиостанцию
4 светодиодный индикатор промаргается зелёным потом красным цветом и радиостанция перезагрузится

10

Цифровые виды радиосвязи / Re: Custom TinyGS

« : 17 Октября 2024, 21:31:04 »

Да есть .

Тут всё ок?

11

Цифровые виды радиосвязи / Re: Custom TinyGS

« : 17 Октября 2024, 19:45:22 »

Вот дальше не идет.Не могу понять что.

Логин и пароль от телеграм бота TinyGS есть? Если нет нужно получить @tinygs_personal_bot

12

Цифровые виды радиосвязи / Re: Custom TinyGS

« : 13 Октября 2024, 12:52:18 »

Приехал ещё один фильтр от CallBoost CFL868-S20-7M, взял для спутников серии ConnectaIo работающих на частоте LoRa 869.525 MHz





Характеристика фильтра

Так же решил попробовать китайский LNA на базе TQP3M9009, на али он позиционируется как усилитель для приёма сигналов ADS-B 1090 MHz . Заменил входной SAW фильтр на TA0976A. Усиление порядка 20dB.



Даташиты в аттаче.

PS. После магнитной бури, сигналов не принимаю, возможно спутники передохли

13

Трансиверы, приемники КВ/УКВ / Re: Радиостанции на процессоре Auctus A6

« : 12 Октября 2024, 11:02:24 »

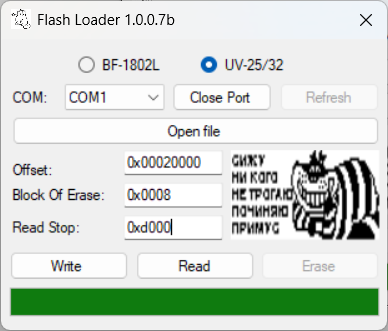

Меняем загрузочный логотип на Baofeng DR-1801UV

1. В любом графическом редакторе создаём Ч/Б картинку с разрешением 128x64 точки формата .bmp.
2. Открываем в программе Image2Lcd 2.9
3. Установки делаем как на скриншоте!



4. На выходе имеем .bin файл с весом ровно 1024 байта
5. Открываем в HEX редакторе файл patch_logo_108.bin если версия прошивки 1.08 или patch_logo_105.bin для версии 1.05
6. Аналогично поступаем с бинарным файлом картинки.
7. Далее выделяем весь дамп картинки и вставляем c заменой в дамп патча!



8.Офсет для инжекции бинарника картинки в версии 1.05 0x3974 а для 1.08 0x3B14



9. Сохраняем и конвертим в .lod файл.
10. Для версии 1.05 запускаем bin2lod_patch_logo_1.05.bat для версии 1.08 bin2lod_patch_logo_1.08.bat
11. Полученный файл прошиваем с  помощью coolwatcher



Всё необходимое в аттаче

14

Приборы / Re: Power Meter AD83xx

« : 05 Октября 2024, 08:53:12 »

Ну и как погрешность ?

Для домашних измерений норм

15

Цифровые виды радиосвязи / WSPR CSG+

« : 21 Сентября 2024, 10:30:24 »

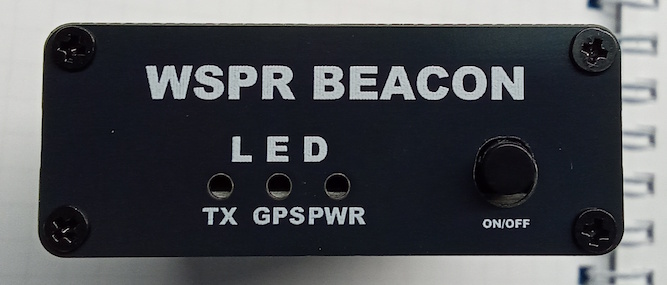

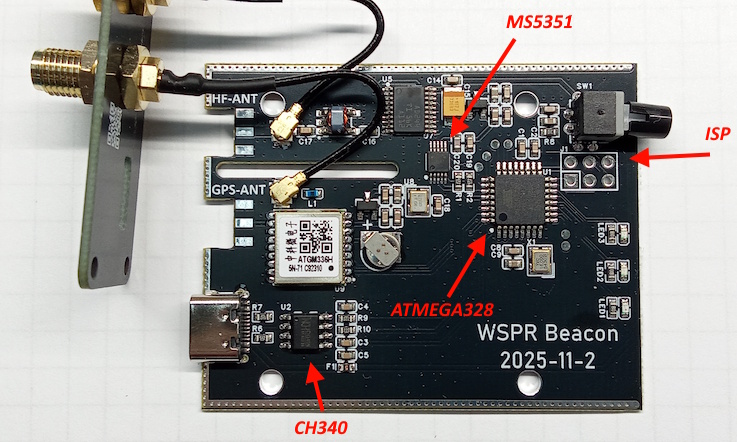

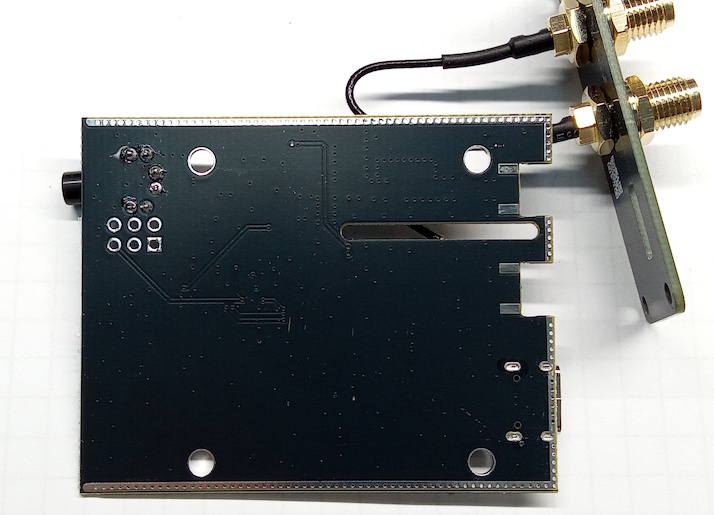

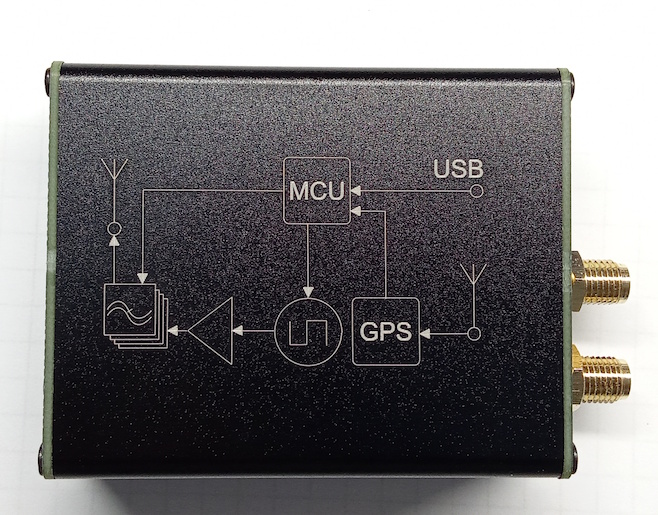

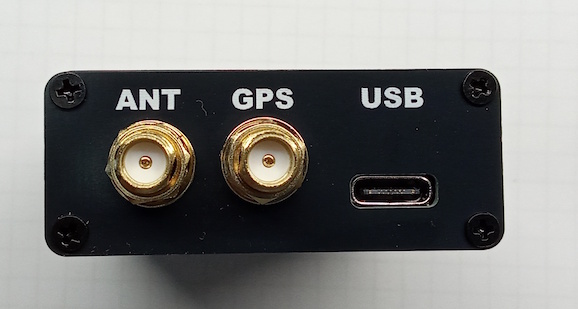

WSPR маяк на базе GPS CSG+ генератора
Начинка тут http://infotex58.ru/forum/index.php?topic=1128.0
Загрузчик в ATMEGA 328 залит от UNO поэтому при заливке скетча выбираем плату Arduino UNO.
При заливке скетча требуется внешний источник питания 12V, от USB запитан только конвертер USB <> UART.
Так-же требуется небольшая правка файла библиотеки TinyGPS.cpp , файлы с библиотеками обычно лежат тут c:\Users\...\Documents\Arduino\libraries\

Было:

Код: [Выделить]

#define _GPRMC_TERM   "GPRMC"
#define _GPGGA_TERM   "GPGGA"Стало:

Код: [Выделить]

#define _GPRMC_TERM   "GNRMC"
#define _GPGGA_TERM   "GNGGA"

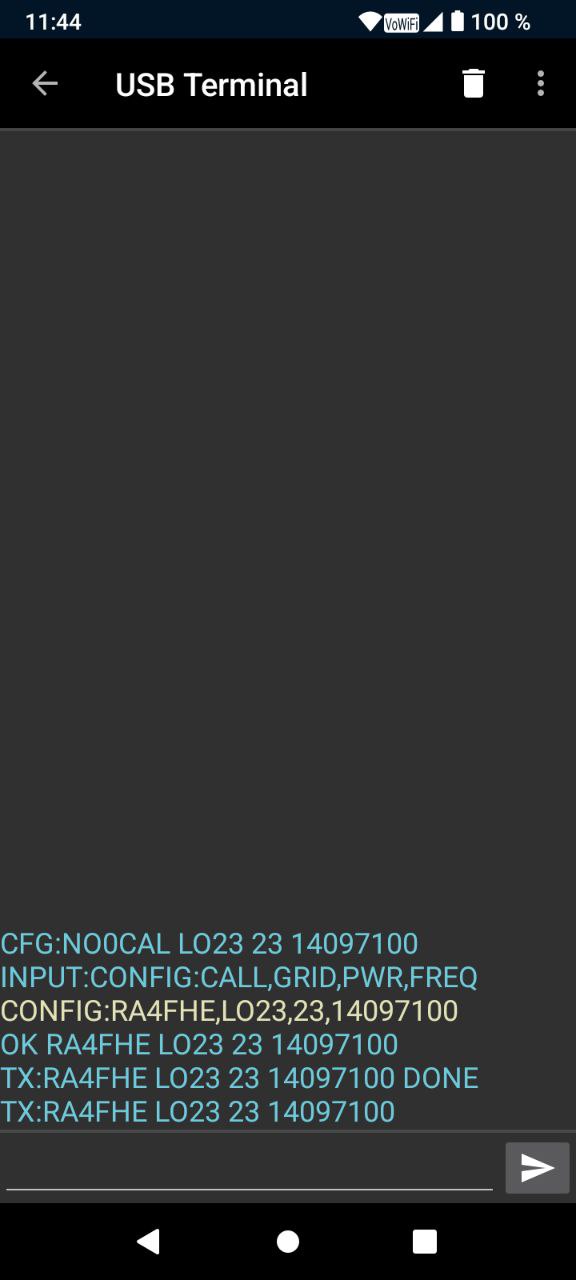

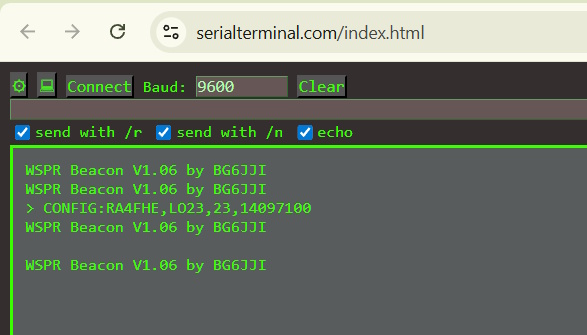

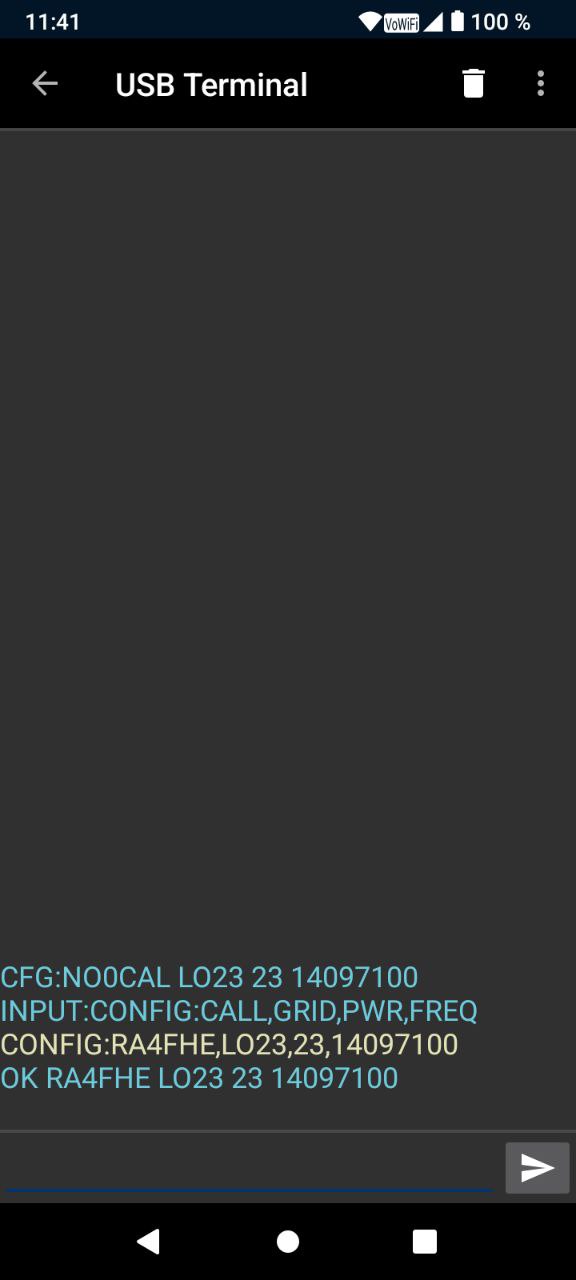

В коде как обычно меняем позывной, локатор, и указываем свой список диапазонов...
Не забываем про калибровку! В скетче калибровки si5351_calibration меняем на SI5351_CLK2.
Антенну подключаем через LPF к разъёму OUT A
Скетч в аттаче...



Немного спотов  на кусок провода 5 метров через транс 1:64
