Тема: WSPR ESP8266  (Прочитано 79 раз)

Оффлайн Koshak 09 Февраля 2021, 18:42:16

  • Отпусти меня чудо халфа
  • КотЭ
  • Ветеран
  • *
  • Сообщений: 2645
  • Карма: +236/-16
    • Просмотр профиля
    • Infotex Мир Хобби
Начинаю новую тему WSPR маяка на базе ESP :94:
Начинка ESP8266 + SI5351 + LCD Nokia 5510
Дисплей добавил для визуализации работы маяка, в оригинале он отсутствует.
Пока тестю прошивку и стабильность работы...
У кошки четыре ноги: вход, выход, земля и питание

Оффлайн Koshak 05 Марта 2021, 17:59:51 (#1)

  • Отпусти меня чудо халфа
  • КотЭ
  • Ветеран
  • *
  • Сообщений: 2645
  • Карма: +236/-16
    • Просмотр профиля
    • Infotex Мир Хобби
Маяк показал себя в работе очень достойно  :$

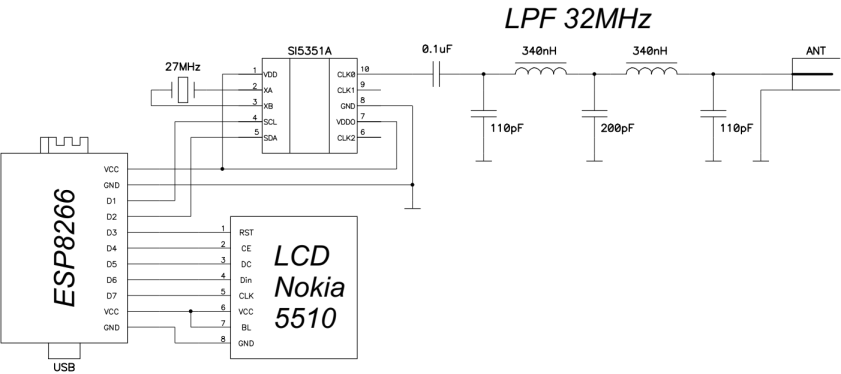

Схема подключения ниже.


Все библиотеки можно скачать из самой IDE Arduino, смысла их прикладывать я не вижу.
В скетче правим строки под свои настройки:

#define CORRECTION   163800; Корректировка опорного генератора. Нужно обязательно сделать!
#define SI5351_REF     27000000UL; Частота применяемого кварца для SI5351
char call[7] = "RA4FHE"; Позывной Вашего маяка
char loc[5] = "LO23"; Локатор от куда передаём
const char* ssid = "Infotex"; Указываем SSID вашей WI-FI точки доступа
const char* password = "12345678"; Пароль от точки доступа

Фото в железе чуть позже.

Исходник в аттаче :94:
